Standard tube laser cutting machine
دستگاه برش لیزر لوله بر استاندارد
ویژگی های اصلی :
- برش دقیق فلزات با تلورانس کمتر از 0.05 میلی‌متر
- بدنه مقاوم ساخته شده از آهن ضخیم برای پایداری و دوام بالا
- کاور محافظ ایمن جهت حفاظت از قطعات حساس و اپراتور
- سرعت بالای برش تا 100 متر در دقیقه با کنترل نرم‌افزاری پیشرفته
Fully Enclosed Fiber Laser Cutting Machine
دستگاه برش لیزر فایبر با میز دوم و کاور
ویژگی های اصلی :
- کیفیت بالای برش فلزات
- کاور محافظ برای حفاظت فیزیکی
- بدنه ساخته شده از آهن ضخیم
- سرعت بالای برش
- دقت برش تا 0.02 میلی متر
- دو میز کار جا به جا شونده
اطلاعات محصول

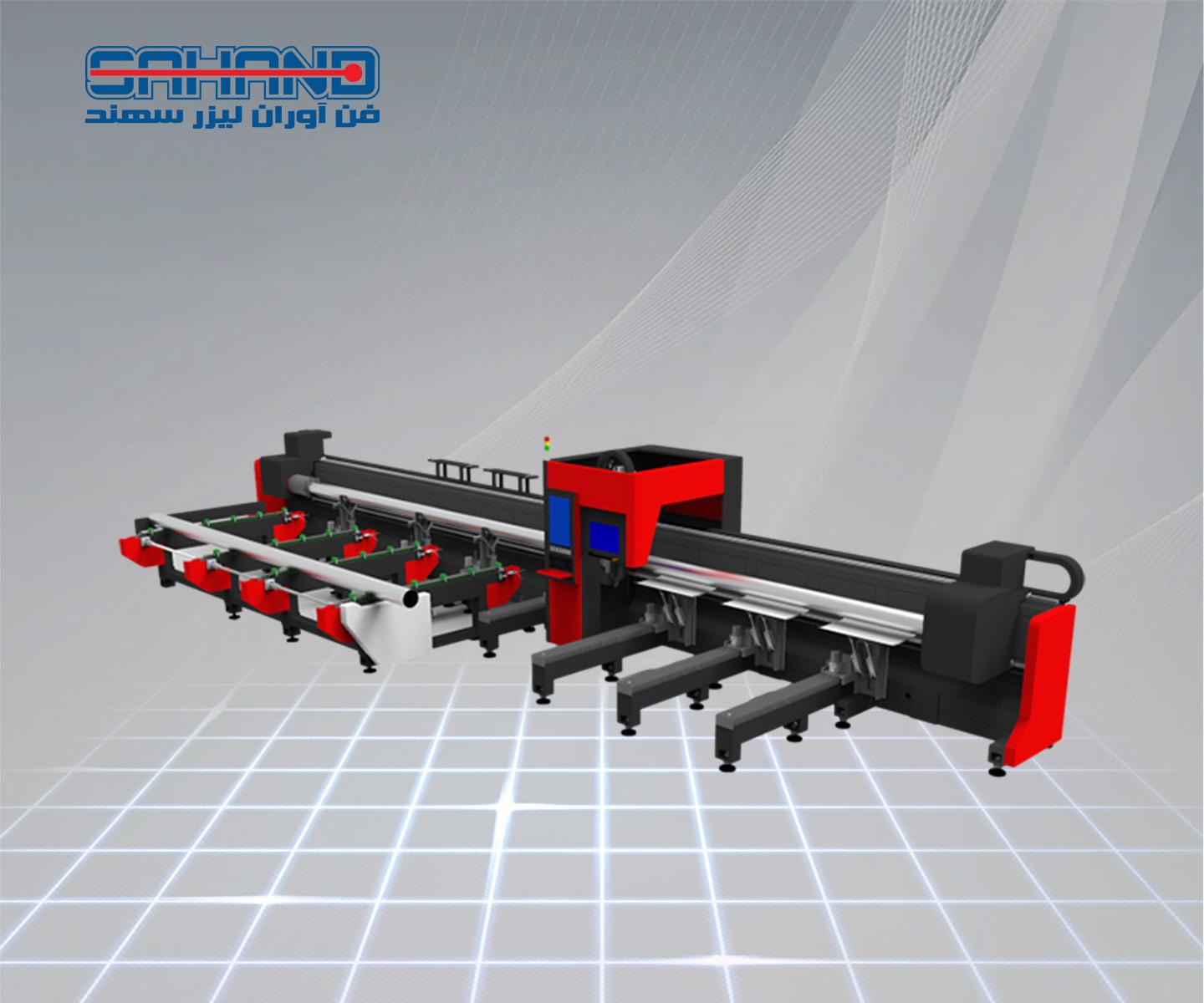

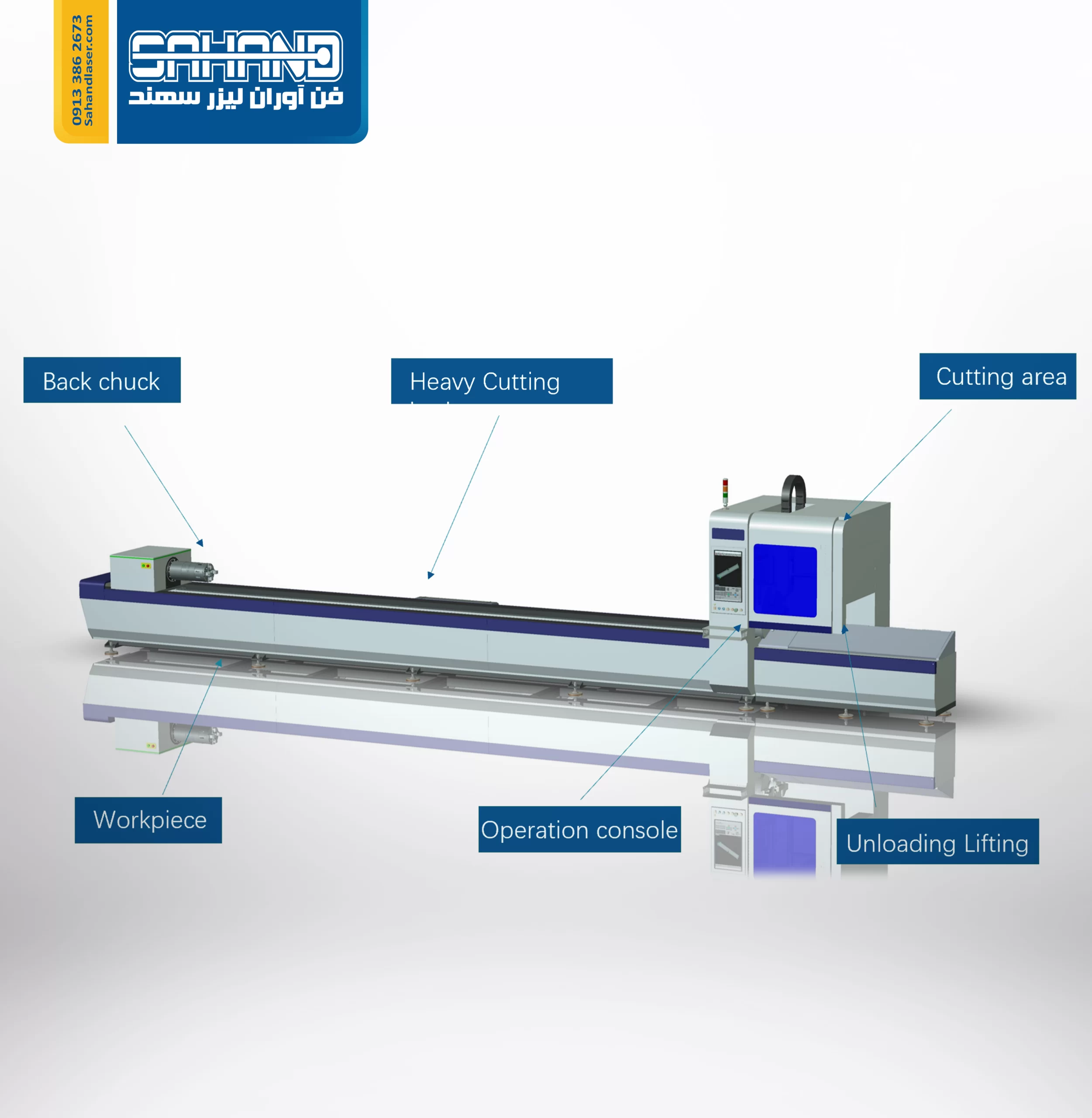

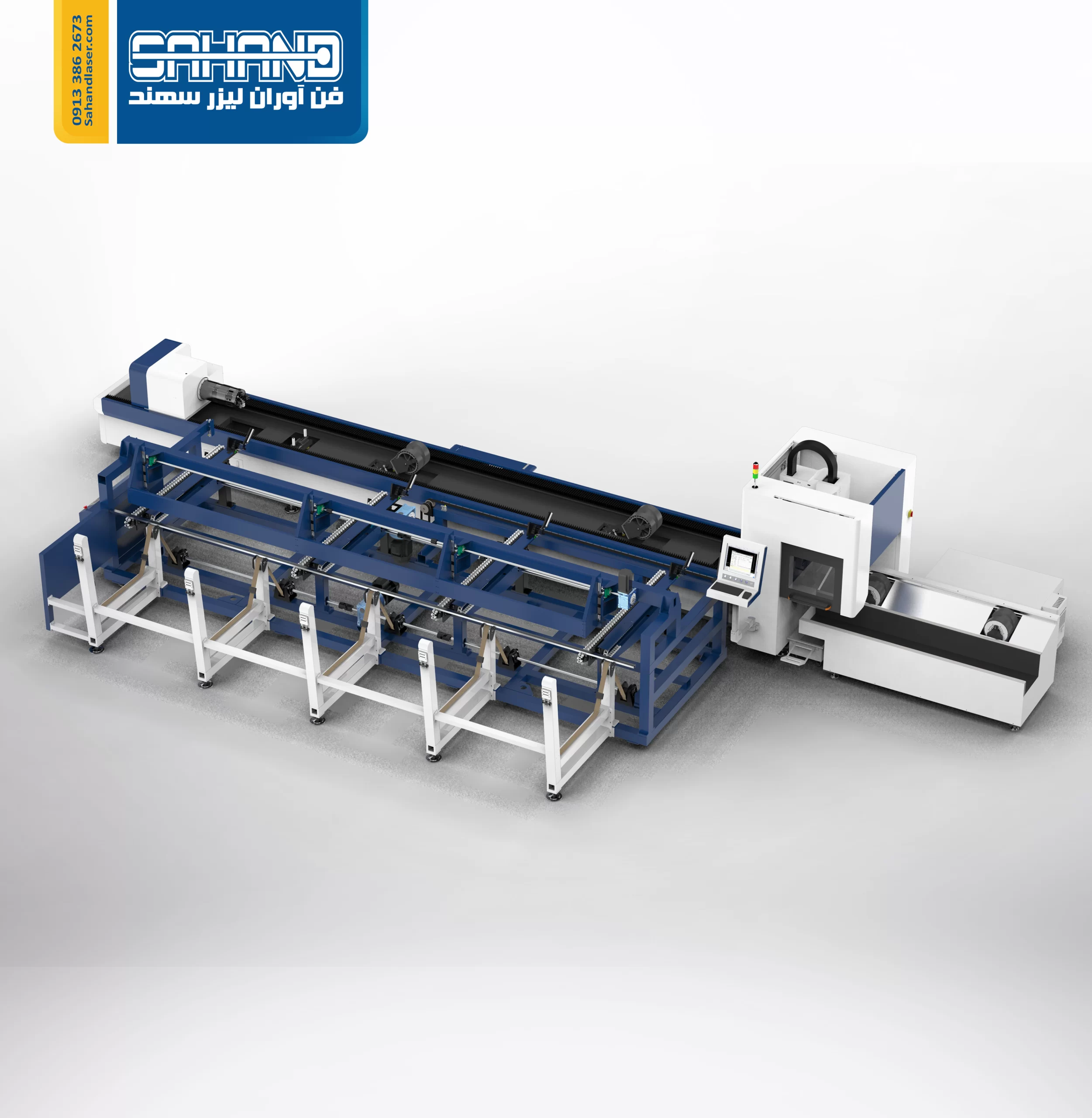

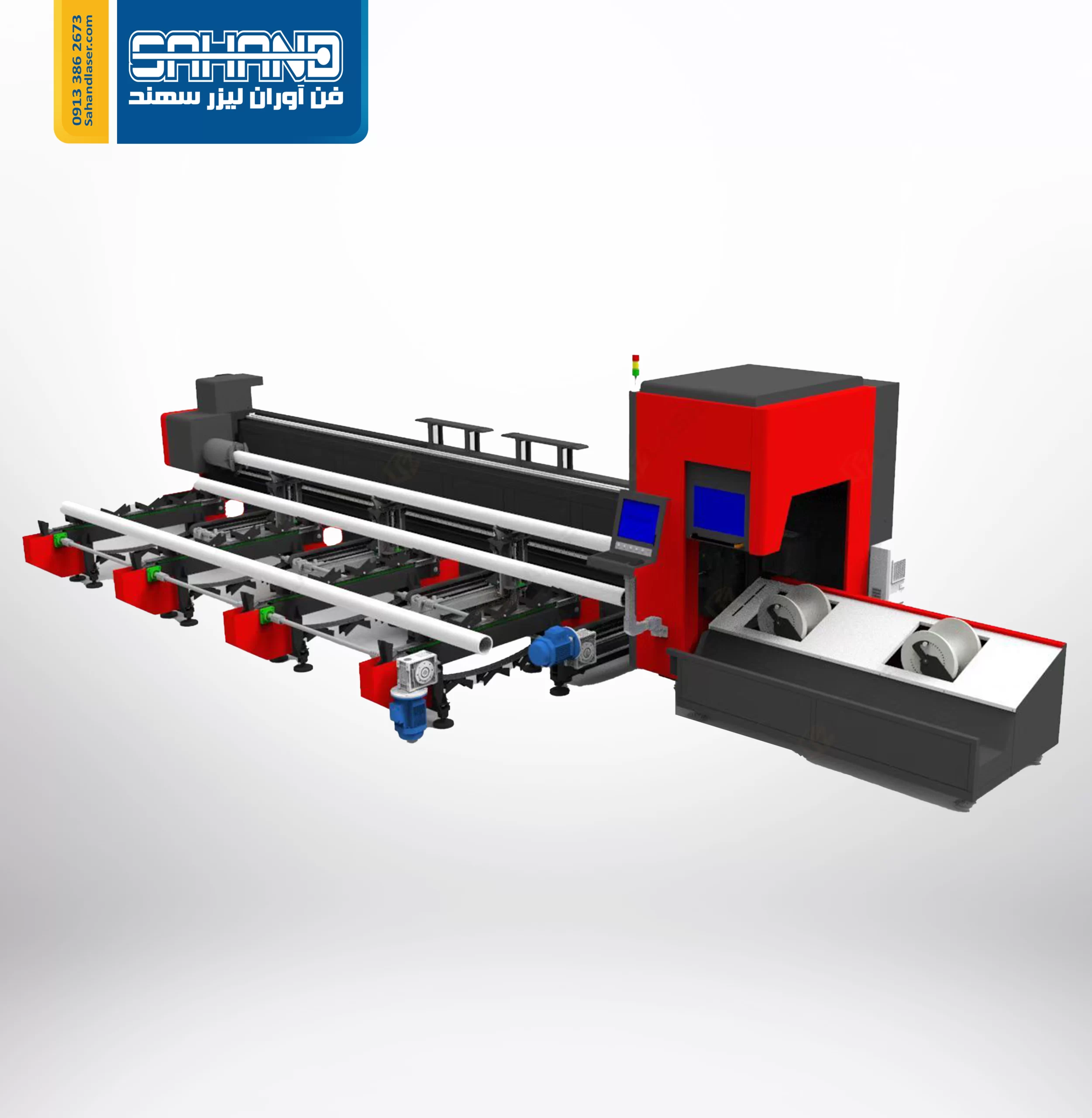

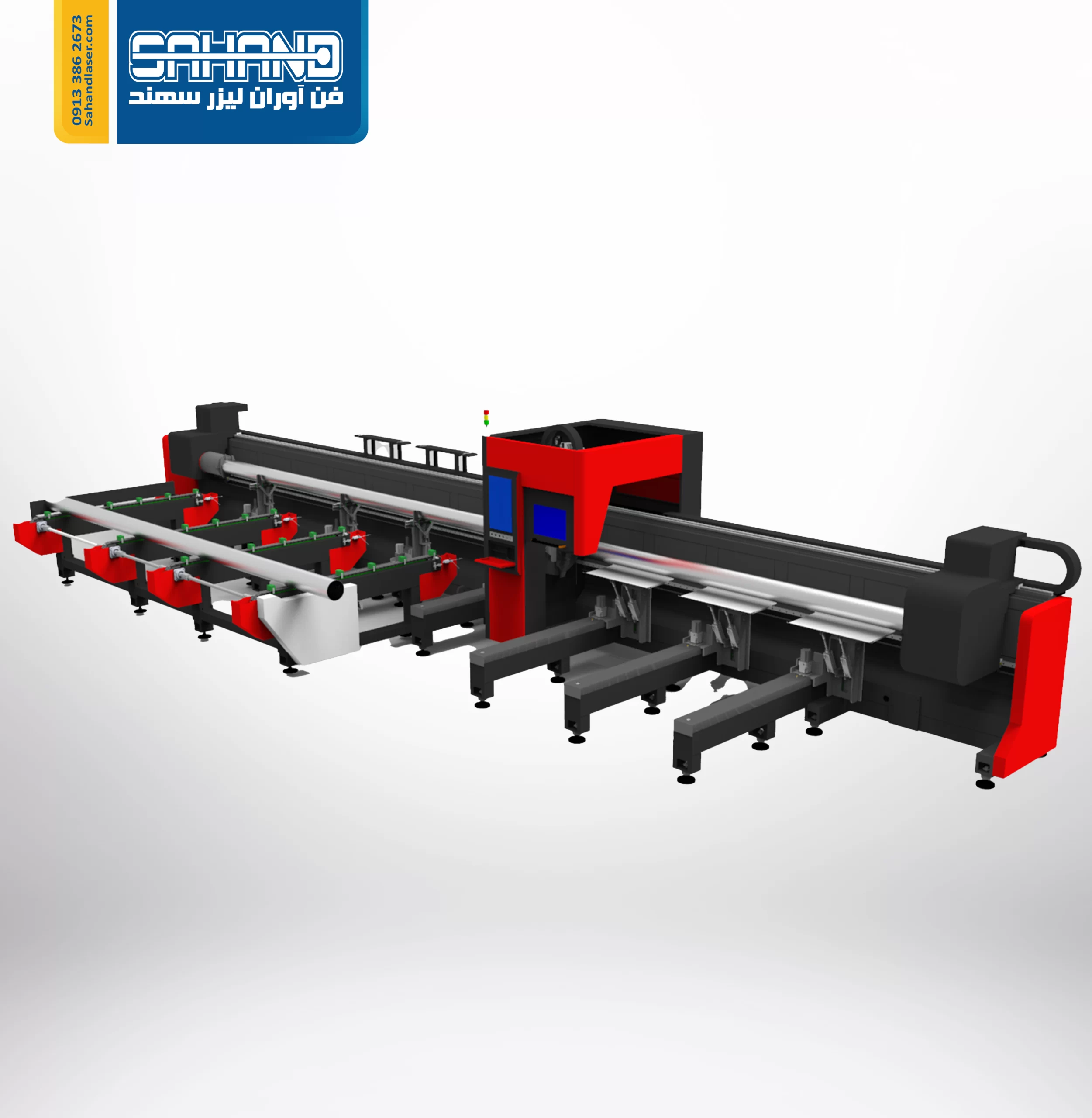

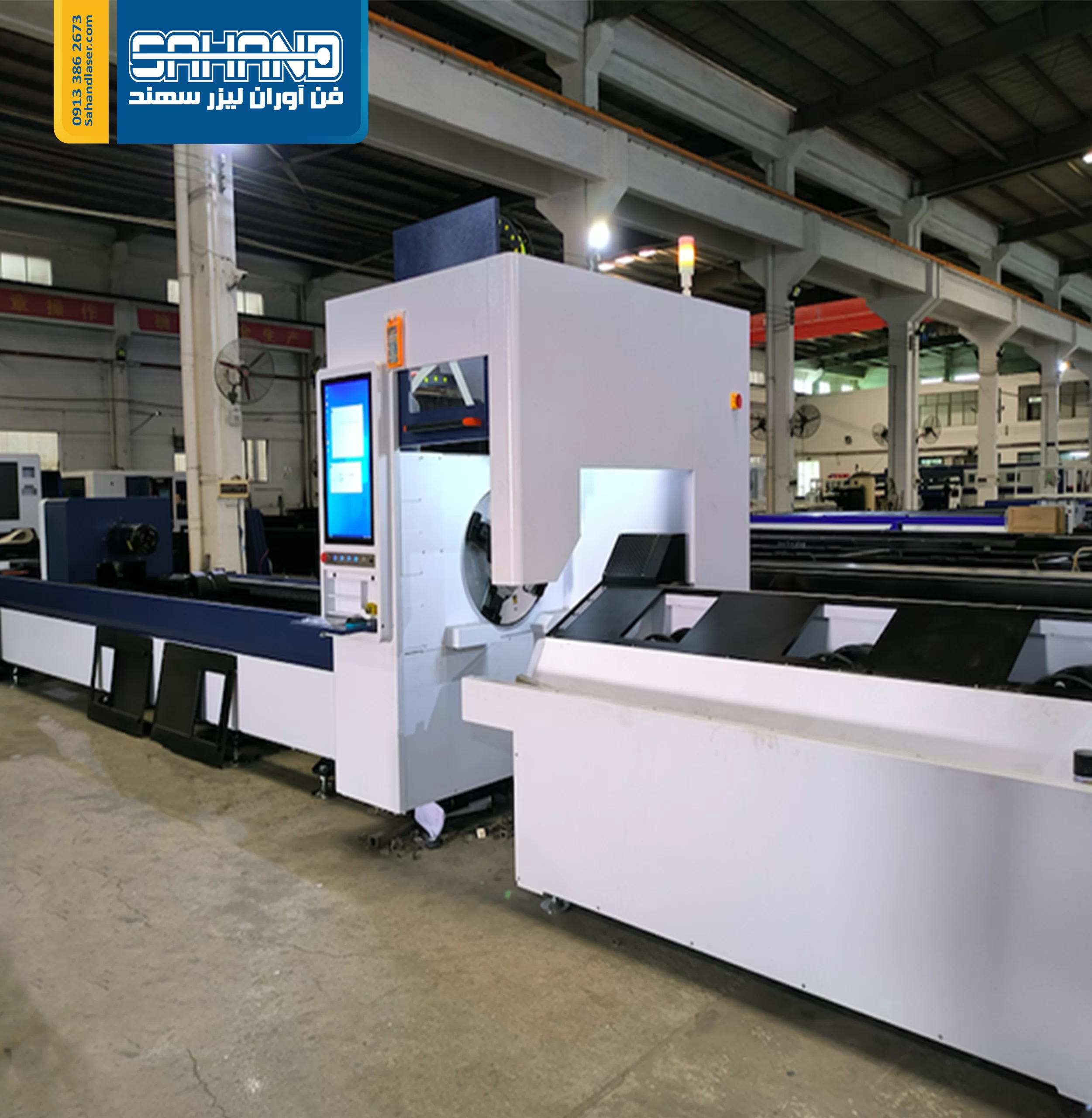

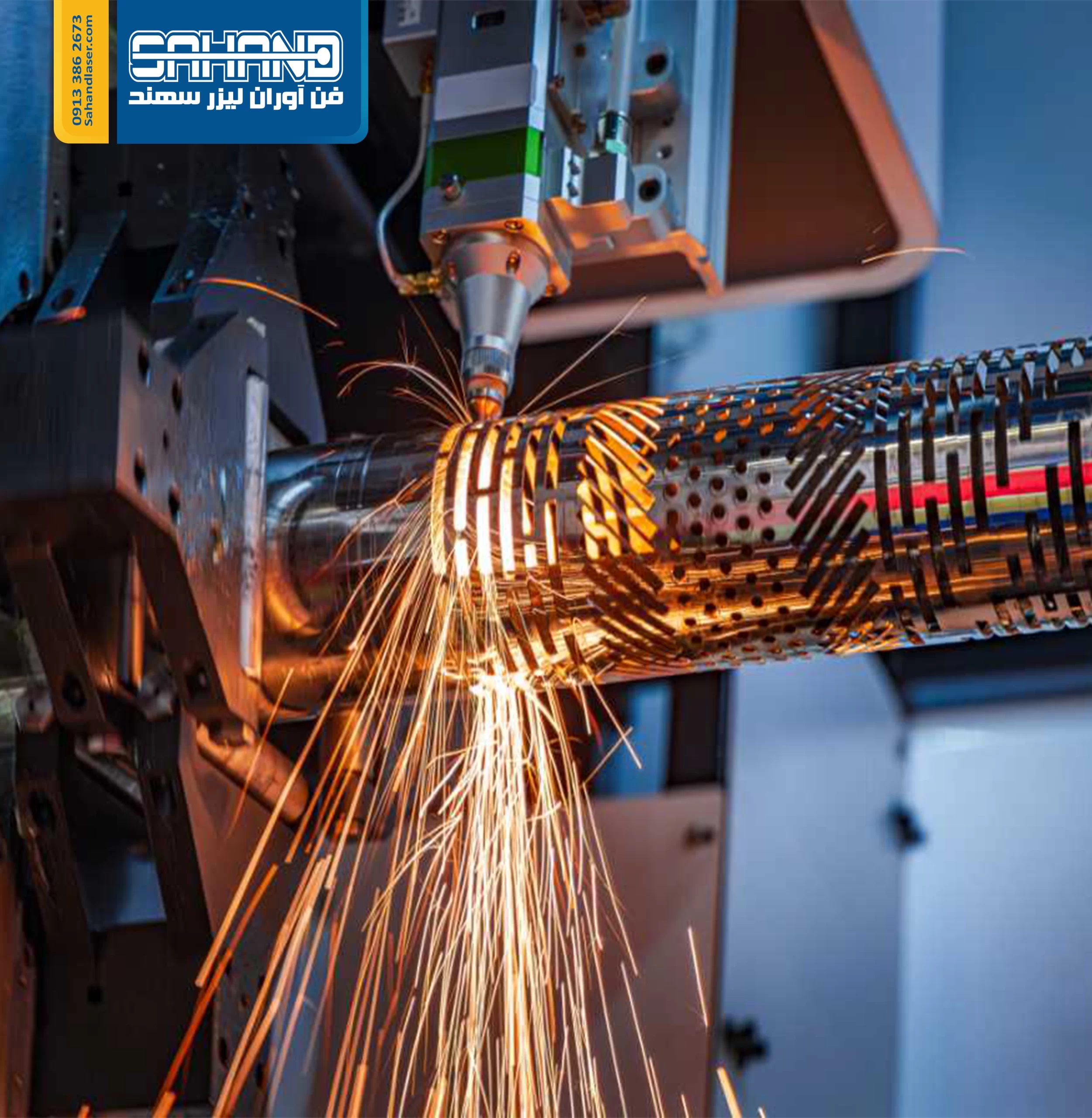

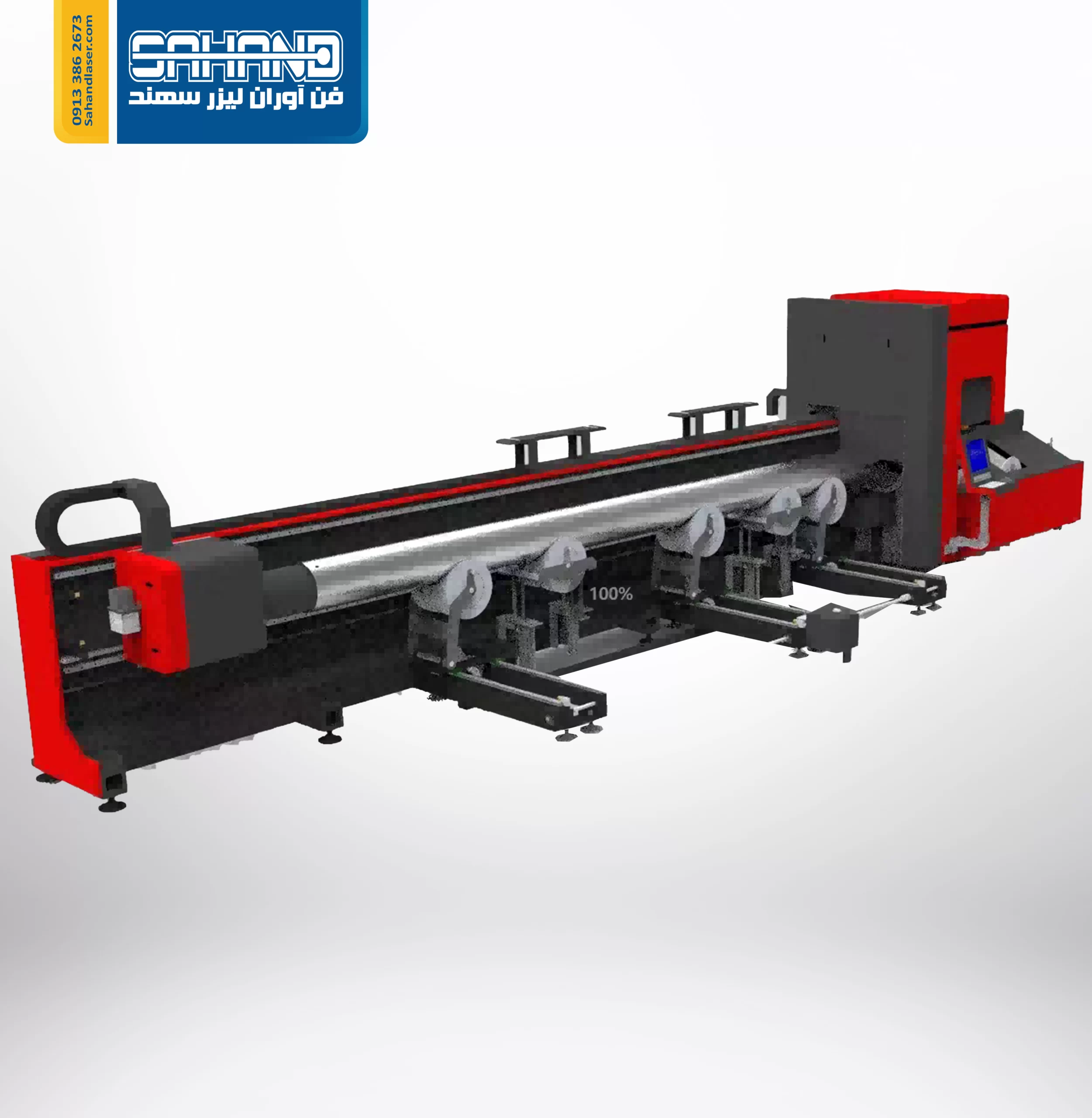

دستگاه برش لیزری لوله سری استاندارد
دستگاه برش لیزری لوله، راهکاری حرفه‌ای و مطمئن برای برش دقیق انواع لوله‌ها و مقاطع فلزی با ابعاد مختلف از کوچک تا بزرگ است. این دستگاه با بهره‌گیری از فناوری فایبر لیزر پیشرفته، عملکردی سریع، دقیق و با کیفیت بالا ارائه می‌دهد که مناسب صنایع مختلف با نیازهای متنوع برش لوله‌های با سایز مختلف است.

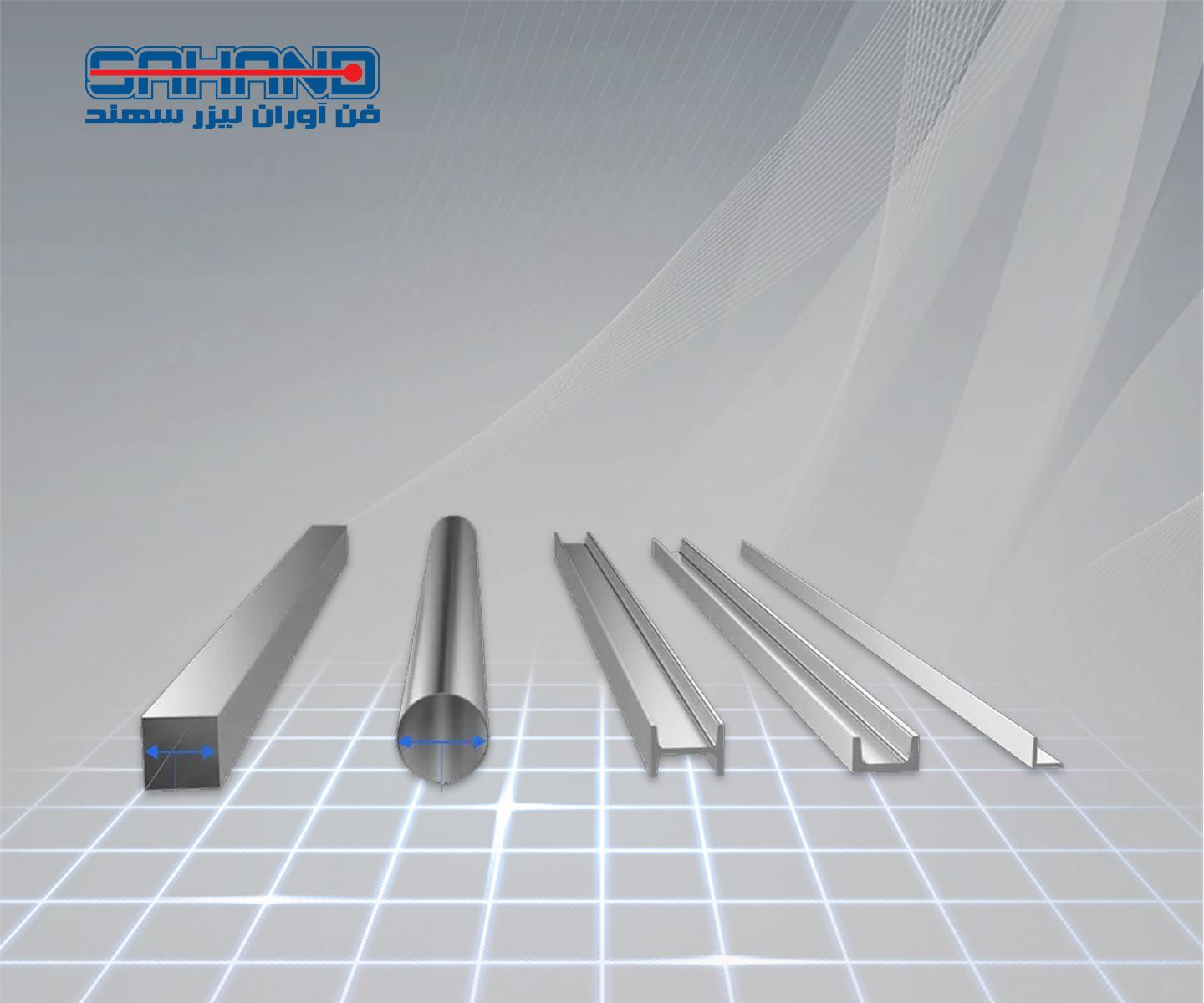

این دستگاه برش لیزر لوله به طور ویژه برای تولیدکنندگانی طراحی شده که به دنبال برش لوله و مقاطع فلزی مختلف از قطر 20 تا 240 میلی‌متر و ضخامت برش بین 0.5 تا 12 میلی‌متر هستند. دستگاه قابلیت برش انواع مقاطع لوله‌ای از جمله گرد، مربع، مستطیل، بیضی و شش‌ضلعی را دارد و با دقتی تا 0.05 میلی‌متر، بهترین کیفیت را تضمین می‌کند.
توان لیزر این دستگاه در بازه 3000 تا 6000 وات قابل انتخاب است که امکان برش ورق‌های فلزی در ضخامت‌های مختلف را به‌خوبی فراهم می‌کند. استفاده از کنترل پیشرفته سیپکات و نرم افزار برش حرفه ای TubePro، سرعت برش لیزر بالا، تکرارپذیری و موقعیت‌یابی دقیق را فراهم کرده و از ویژگی‌های برجسته این مدل محسوب می‌شود.
دستگاه DZ-6024QG با بدنه فولادی مستحکم، کاور محافظ ایمن و سیستم حرکتی بهینه، ترکیبی از دوام، ایمنی و کارایی بالا را ارائه داده و انتخابی ایده‌آل برای بسیاری از صنایع از جمله صنایع فعال در حوزه‌های سنگین‌تر مانند خودروسازی، صنایع فلزی بزرگ، سازه‌های سنگین و نرده‌سازی پیشرفته است.
مشخصات فنی محصول
| Specification | Description |
|---|---|
| Model | Standard tuber cutting machine |
| Laser Type | Fiber laser Raycus / Max / JPT / GW |
| Laser Power | 3000W / 6000W |
| Control System | Cypcut 3000 / 5000 |
| X/Y Axis Speed | Up to 100 m/min |
| Acceleration | 1.5G |
| Pipe Diameter Range | 20 to 240 mm |
| Cutting Thickness | 0.5 to 12 mm (material dependent) |
| Max Pipe Loading Length | Up to 8 meters |
| Positioning Accuracy | ≤ 0.05 mm |
| Motion System | Rack & Pinion (X/Y), Ball Screw (Z) |
| Total Power Consumption | Less than 40 kW |
| Machine Dimensions | 14 × 3.2 × 2.5 m |
| Required Installation Space | 16 × 5 m |
| Working Voltage | 380V, 3-phase, 50Hz |
مشخصات فنی محصول
| Processing area | 3000*1500mm / 4000*2000mm 6000*2500mm |
| X/Y positioning accuracy | ±0.02mm |
| Max acceleration | Max 1.5 G |
| Max traveling speed | 120/min |
| Driver system power | Y=1800W; X=1300W; Z=400W |
| Support graphic format | LXD/.DXF/PLT/AI/Gerber/… |
| Transmit system | Dual Rack & Pinion type |
| Operating humidity | 5-55% |
| Machine weight | From 8000KG – 10000KG |
| Power | 3-Phase 380V – >25 KW |
اطلاعات قطعات مورد استفاده در این مدل دستگاه
سورس لیزر فایبر IPG/RAYCUS/MAX/JPT
سورس لیزر فایبر مهمترین بخش دستگاه است که کیفیت و سرعت برش را تعیین می‌کند. در دستگاه DZ-6024QG از برندهای معتبر جهانی مانند IPG، RAYCUS، MAX و JPT با توان‌های قابل انتخاب 3000 تا 6000 وات استفاده می‌شود تا پاسخگوی نیازهای متنوع مشتریان باشد. انتخاب درست توان سورس لیزر براساس نوع متریال و ضخامت قطعه اهمیت بالایی دارد. همچنین خدمات پس از فروش سریع و پشتیبانی فنی تخصصی، تضمین‌کننده عملکرد مستمر و مطمئن دستگاه است.
سیستم کنترل گاز آلمان/ژاپن

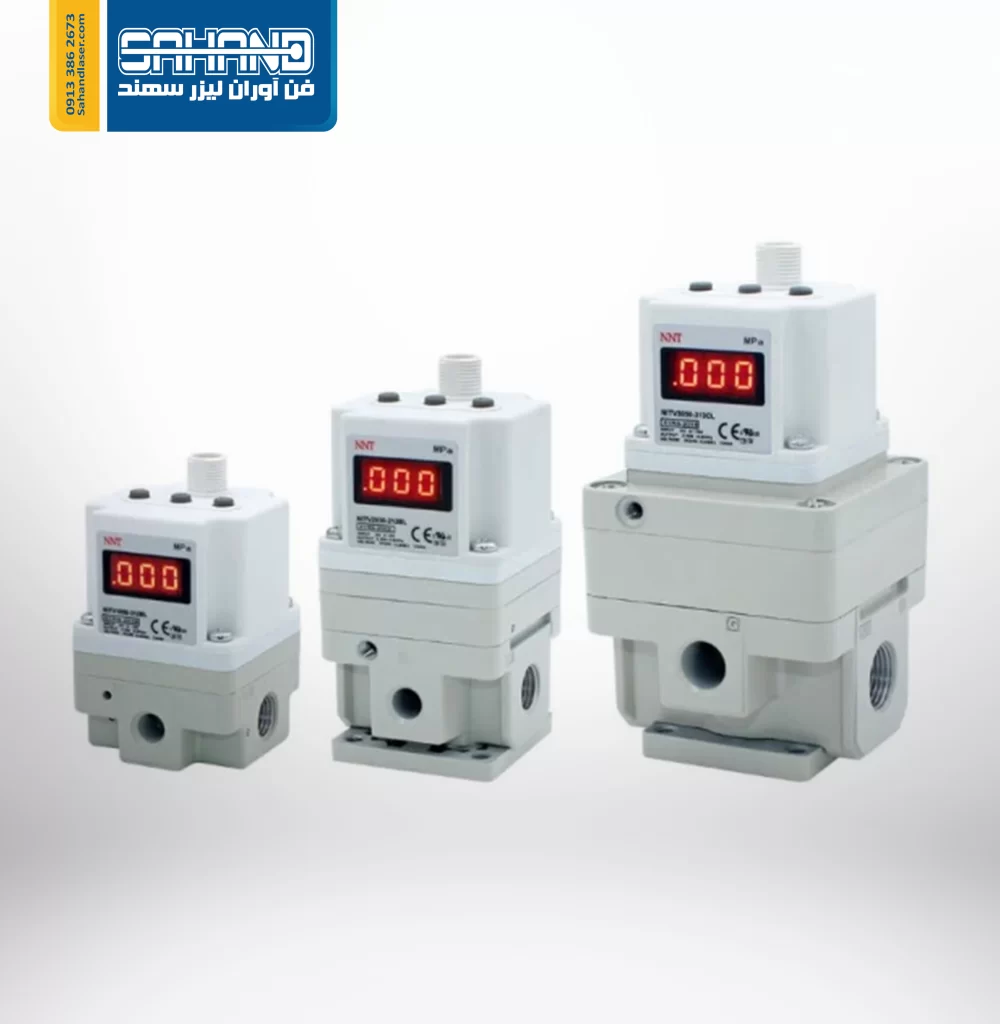

برای تنظیم دقیق فشار و جریان گاز برش، دستگاه مجهز به سیستم پنوماتیکی پیشرفته با شیرهای کنترل فشار ساخت Aventics آلمان یا SMC ژاپن است. این سیستم امکان استفاده از گازهای اکسیژن و نیتروژن را با کنترل جداگانه فراهم می‌کند و به بهبود کیفیت سطح برش و افزایش عمر قطعات کمک می‌کند.

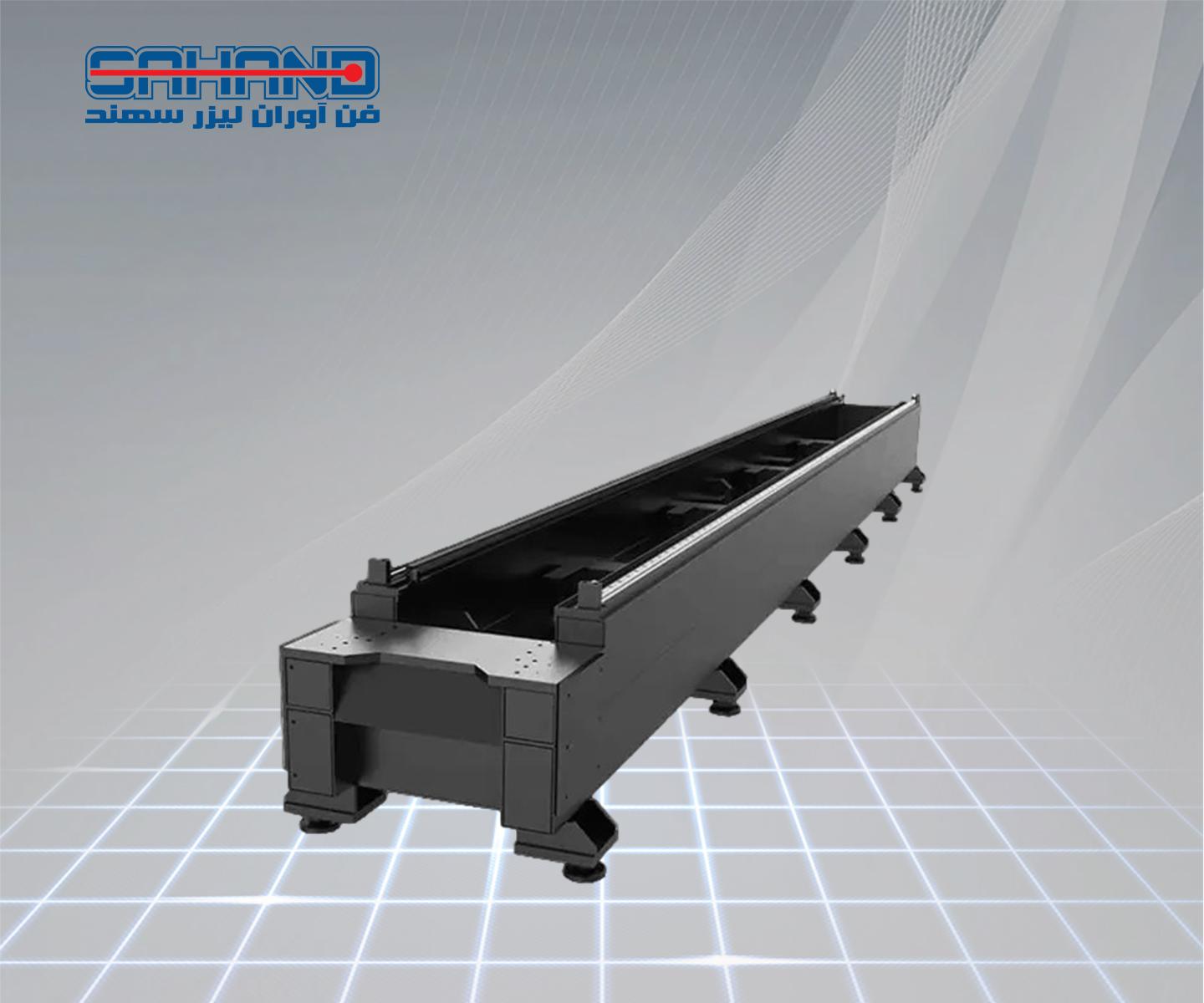

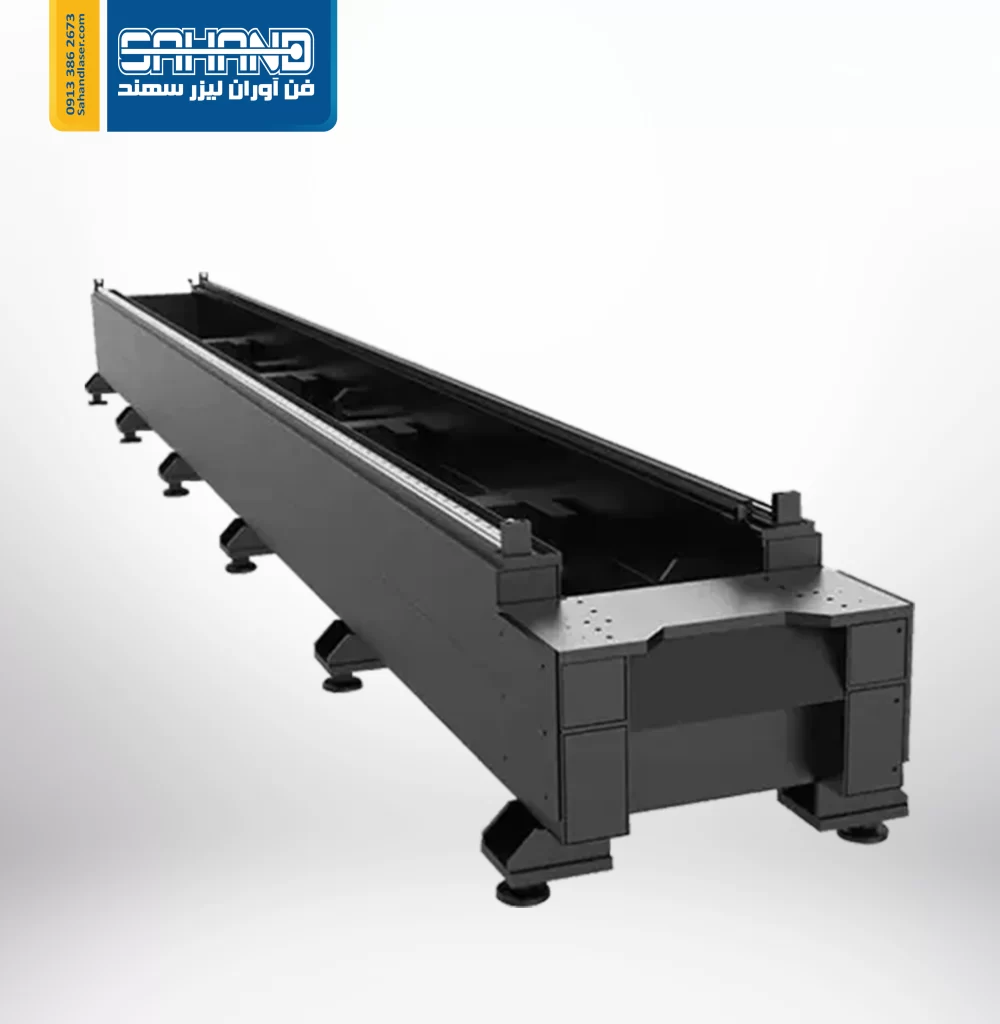

بدنه ساخته شده از ورق آهن ضخیم
در دستگاه مدل DZ-6024QG از شاسی جوشکاری‌شده تنش‌گیری حرارتی شده استفاده شده است. این شاسی پس از عملیات حرارتی توسط دستگاه CNC دروازه‌ای ماشین‌کاری دقیق می‌شود تا از هرگونه اعوجاج و لرزش هنگام برش با سرعت و توان بالا جلوگیری شود. این طراحی باعث افزایش پایداری ساختاری و دقت حرکتی در طولانی‌مدت می‌شود. این ساختار مقاوم مانع از لرزش و تغییر شکل در سرعت‌های بالا می‌شود و دوام دستگاه را برای سال ها استفاده تضمین می کند.
محور حرکتی (دکل) از آلومینیوم هوایی
استفاده از پروفیل آلومینیوم هوایی برای محورهای حرکتی، وزن کم و استحکام بالا را همزمان به همراه دارد. این ویژگی امکان شتاب‌گیری تا 1.5G را بدون ایجاد لرزش فراهم کرده و مصرف انرژی موتورهای حرکتی را کاهش می‌دهد

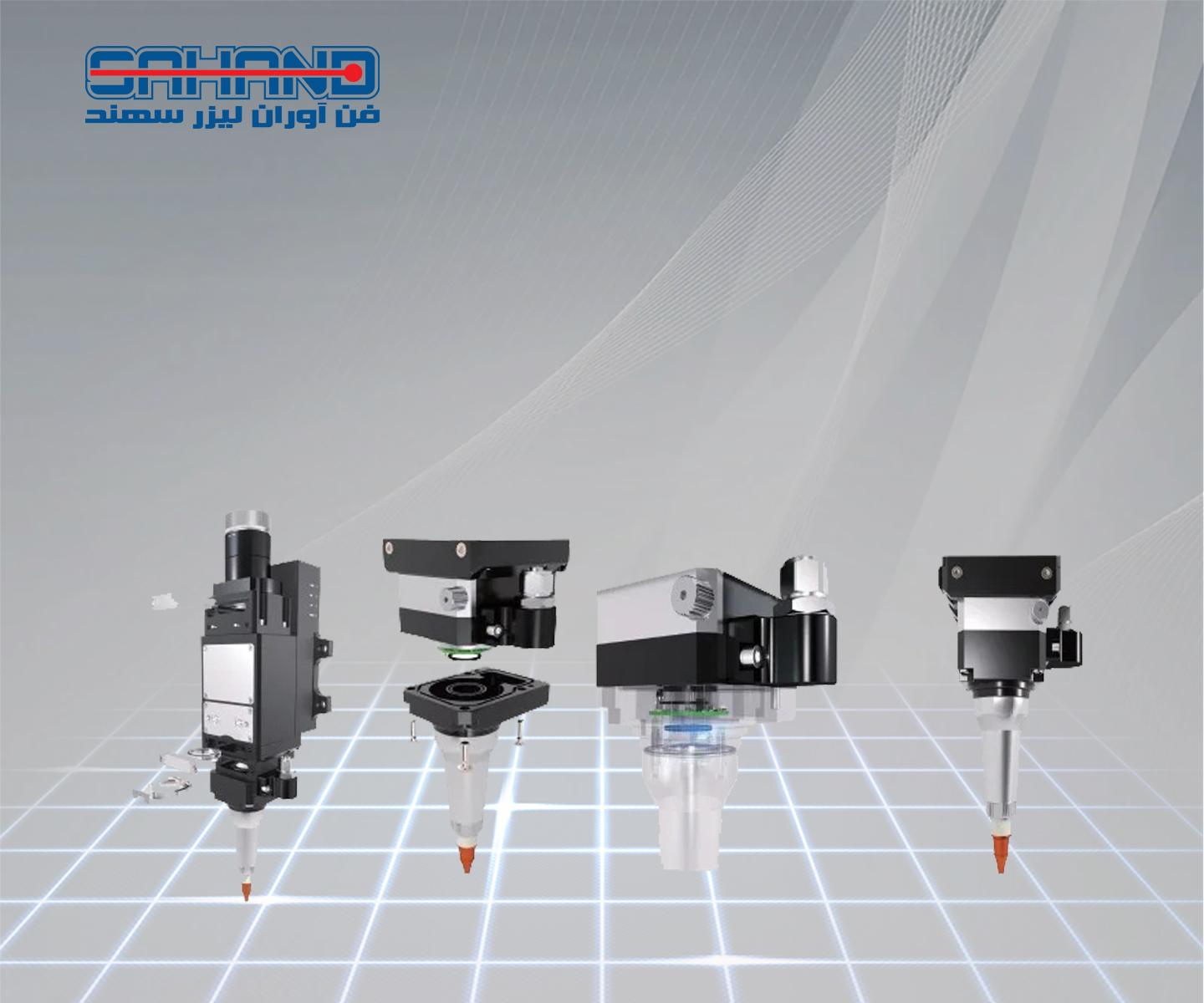

هد برش لیزر اتوفوکوس (Boci)
هد برش اتوفوکوس با قابلیت تنظیم دقیق فاصله کانونی، کیفیت برش را در انواع زوایا و ضخامت‌ها را تضمین می‌کند. این هد مجهز به سروو موتور است و امکان برش، سوراخ‌کاری و مارک‌زنی با دقت بالا را فراهم می‌نماید. ما در دستگاه های برش لیزر خود از هد برش برند بوچی Boci استفاده می کنیم که کیفیت بالا، عملکردی پایدار و نگهداری آسان را فراهم می کند.
کنترلر لیزر Cypcut سری 3000 و 5000
دستگاه DZ-6024QG مجهز به نرم‌افزارهای صنعتی TubePro و CypCut Tube است که به‌طور ویژه برای برش پروفیل‌ها و لوله‌ها توسعه یافته‌اند.
امکانات کلیدی نرم‌افزار شامل:
تشخیص خودکار سطح لوله برای تنظیم پارامترهای بهینه برش
الگوریتم‌های هوشمند بهینه‌سازی مسیر برش به منظور کاهش زمان و ضایعات
قابلیت تعریف سوراخ‌کاری، برش‌های زاویه‌دار، اسلات‌ها و طرح‌های پیچیده
امکان اتصال مستقیم به نرم‌افزارهای CAD/CAM و پشتیبانی از فایل‌های LRA, IGS, DXF و STEP
با استفاده از الگوریتم‌های نرم‌افزاری پیشرفته و طراحی مکانیکی ویژه چاک‌ها، ته‌برش در لوله‌ها به حداقل رسیده و میزان پرت مواد به شدت کاهش می‌یابد.
پشتیبانی از برش انواع اشکال لوله شامل گرد، مربع، مستطیل، بیضی، مثلثی و اشکال خاص مانند U, C, L و غیره بدون نیاز به تعویض مکانیکی گیره یا هد برش

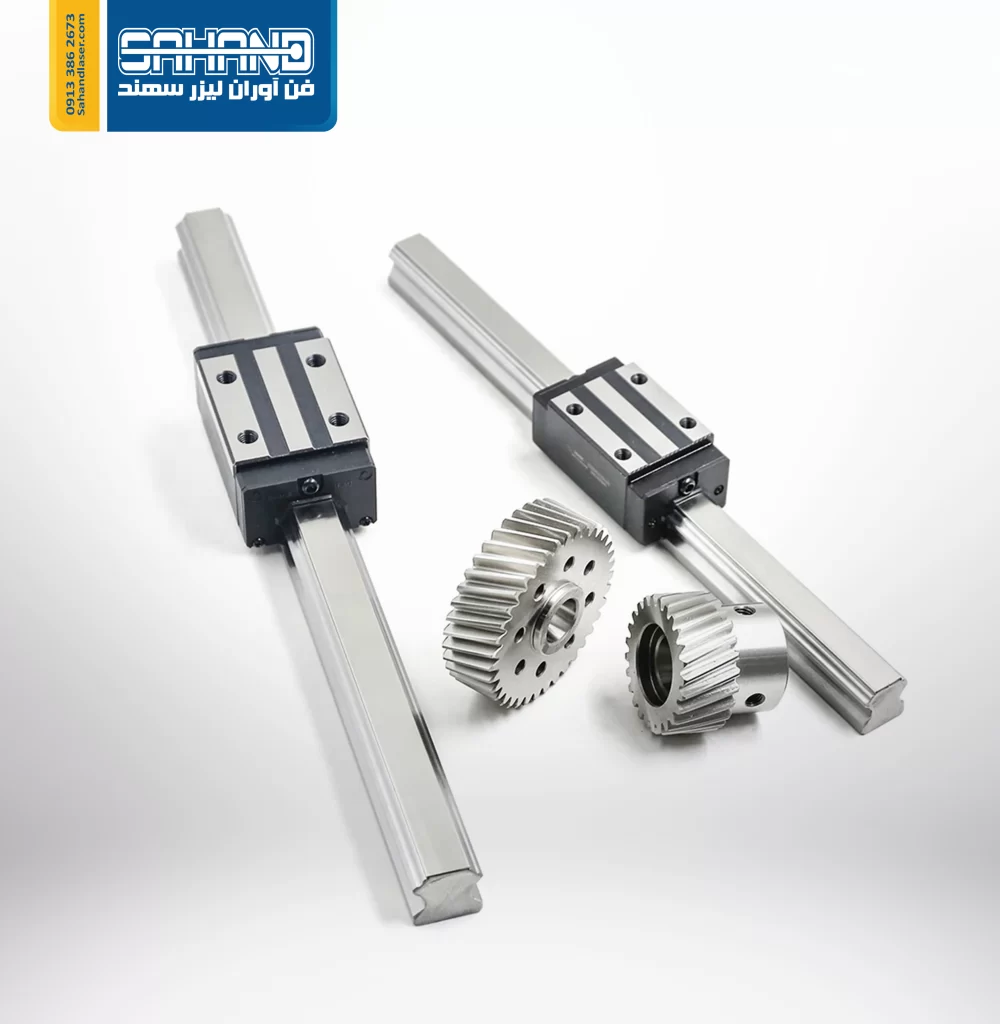

سیستم حرکتی خطی (ریل و واگن هایوین و رک‌وپینیون APEX تایوان)
استفاده از ریل و واگن‌های تایوانی برند هایوین همراه با سیستم حرکتی رک‌وپینیون تایوان، ترکیب سرعت بالا، دقت حرکتی و دوام را برای دستگاه فراهم می‌کند. نگهداری آسان و تامین قطعات یدکی از مزایای این سیستم است.

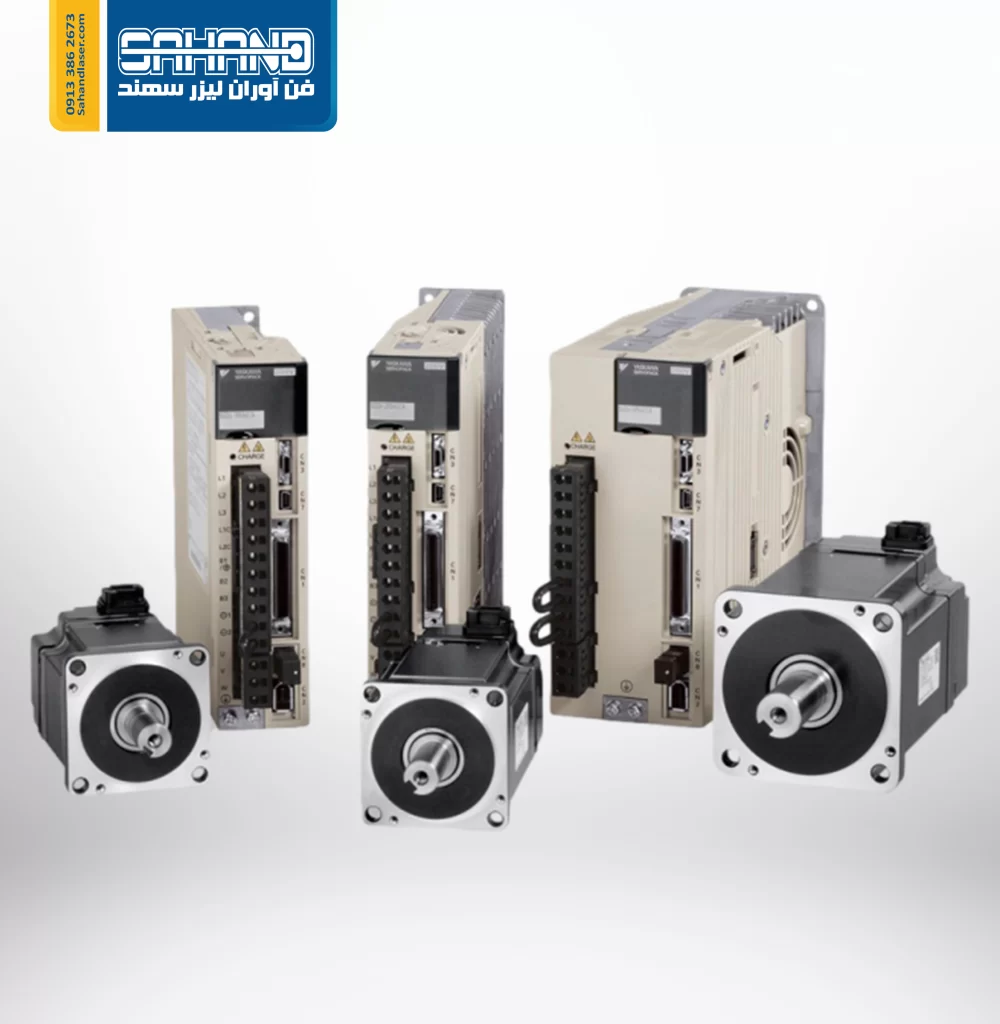

سروو موتور ژاپن/تایوان
استفاده از سروو موتور یاسکاوا ژاپن یا دلتای تایوان با توان بالا، عملکرد حرکتی نرم، دقیق و با شتاب بالا را تضمین می‌کنند. این موتورها باعث افزایش عمر دستگاه و بهبود کیفیت برش می‌شوند.د

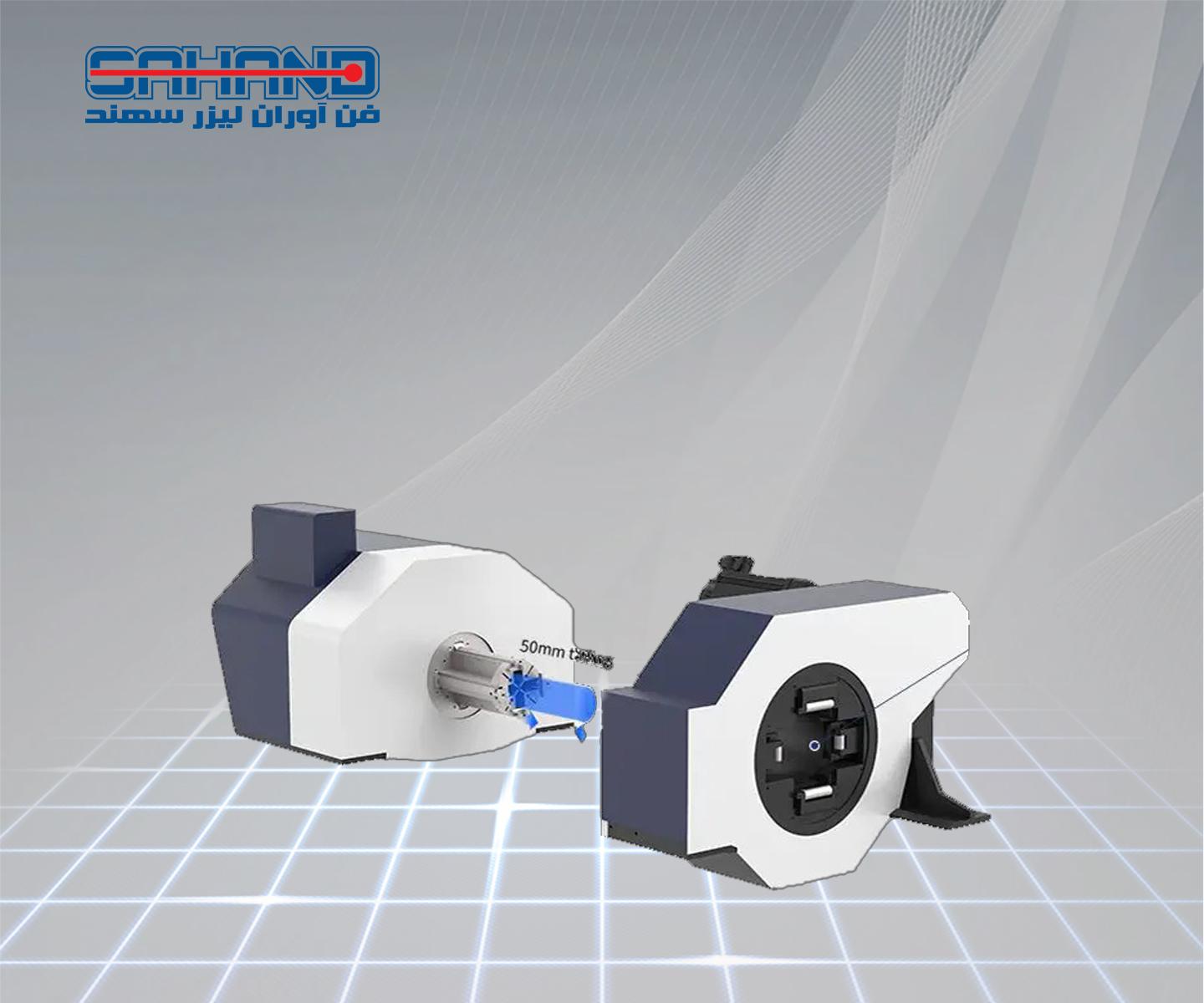

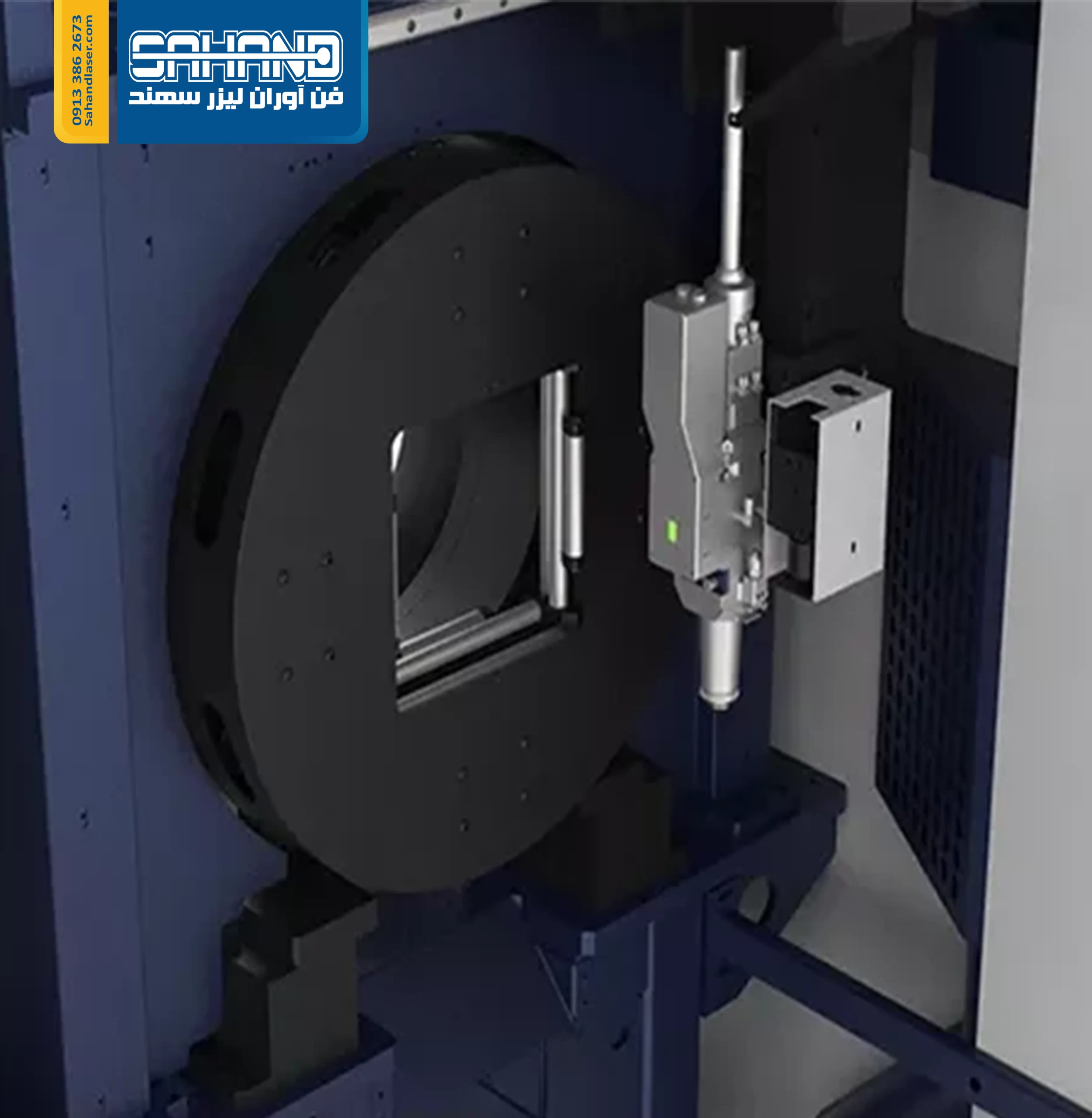

طراحی جمع‌وجور چاک‌ها (Chuck)
چاک‌های سبک‌وزن و کم‌قطر در این دستگاه باعث افزایش سرعت چرخش و کاهش زمان بارگذاری یا تعویض لوله می‌شوند. این ویژگی موجب افزایش بازدهی کلی و بهره‌وری تولید می‌گردد.
سیستم‌های محافظتی و ایمنی
سیستم ایمنی لیزر
دستگاه مجهز به سنسورهای حفاظتی نوری، محدودکننده‌های مکانیکی و محفظه محافظ لیزر است که ایمنی کامل اپراتور را در حین کار تضمین می‌کند.
آپشن ها
قابلیت ارتقا شامل نصب سیستم‌های بارگذاری و تخلیه خودکار
افزودن قابلیت برش زاویه‌دار (Bevel Cutting)
استفاده از پشتیبان لوله در طول‌های بالا جهت جلوگیری از لرزش و افزایش دق

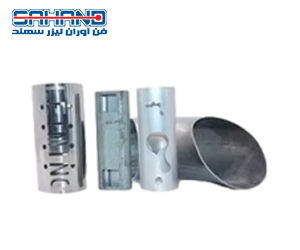

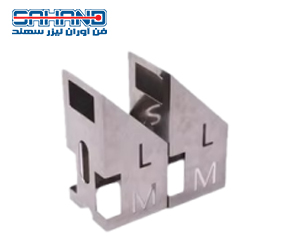

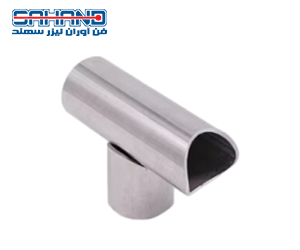

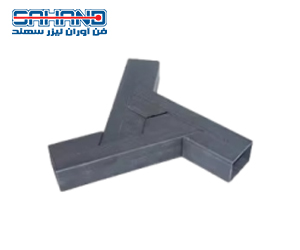

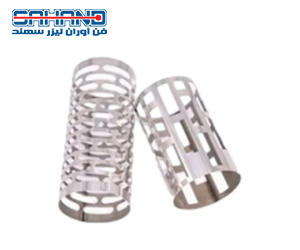

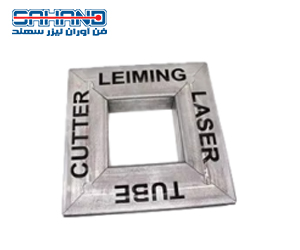

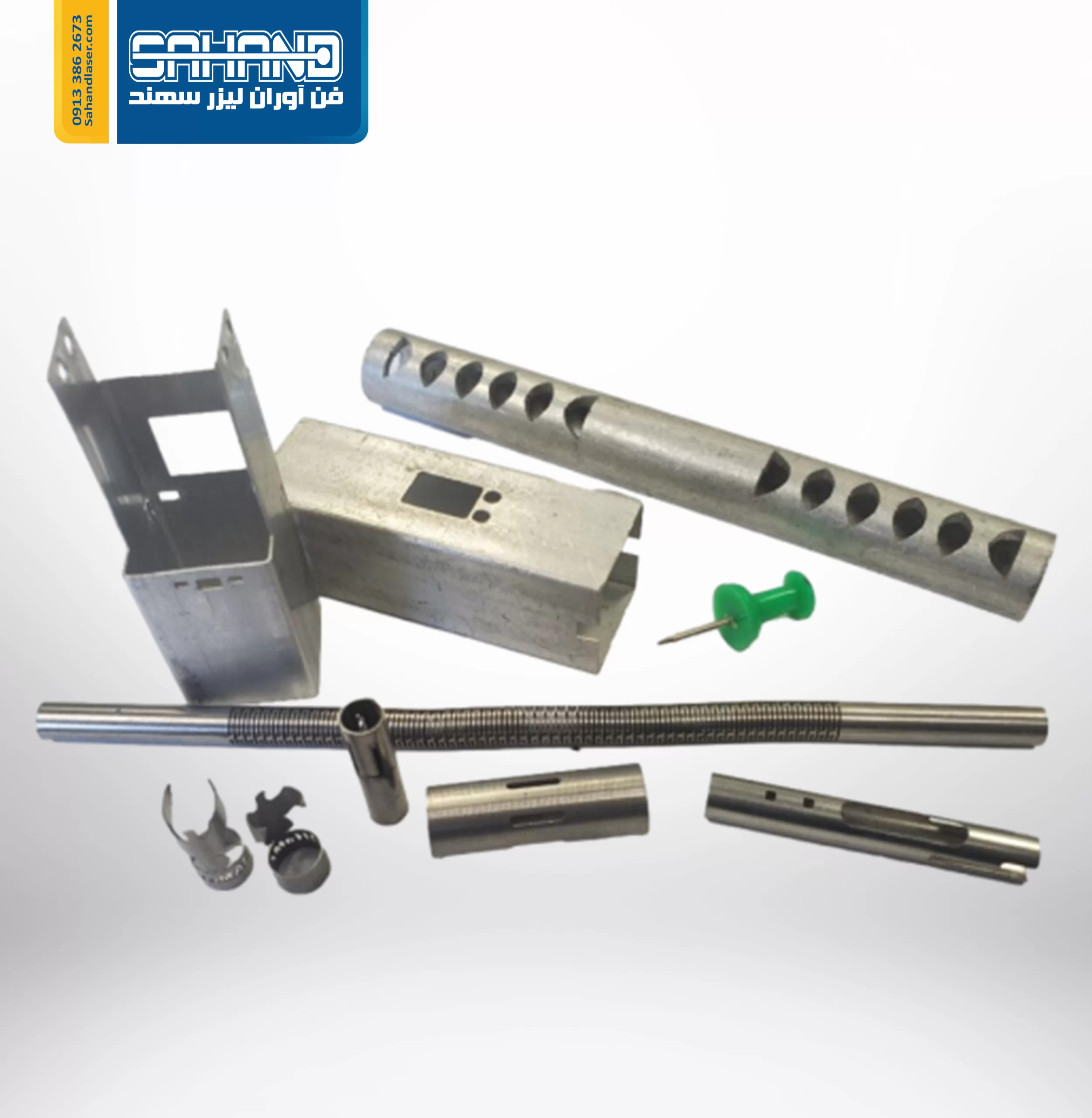

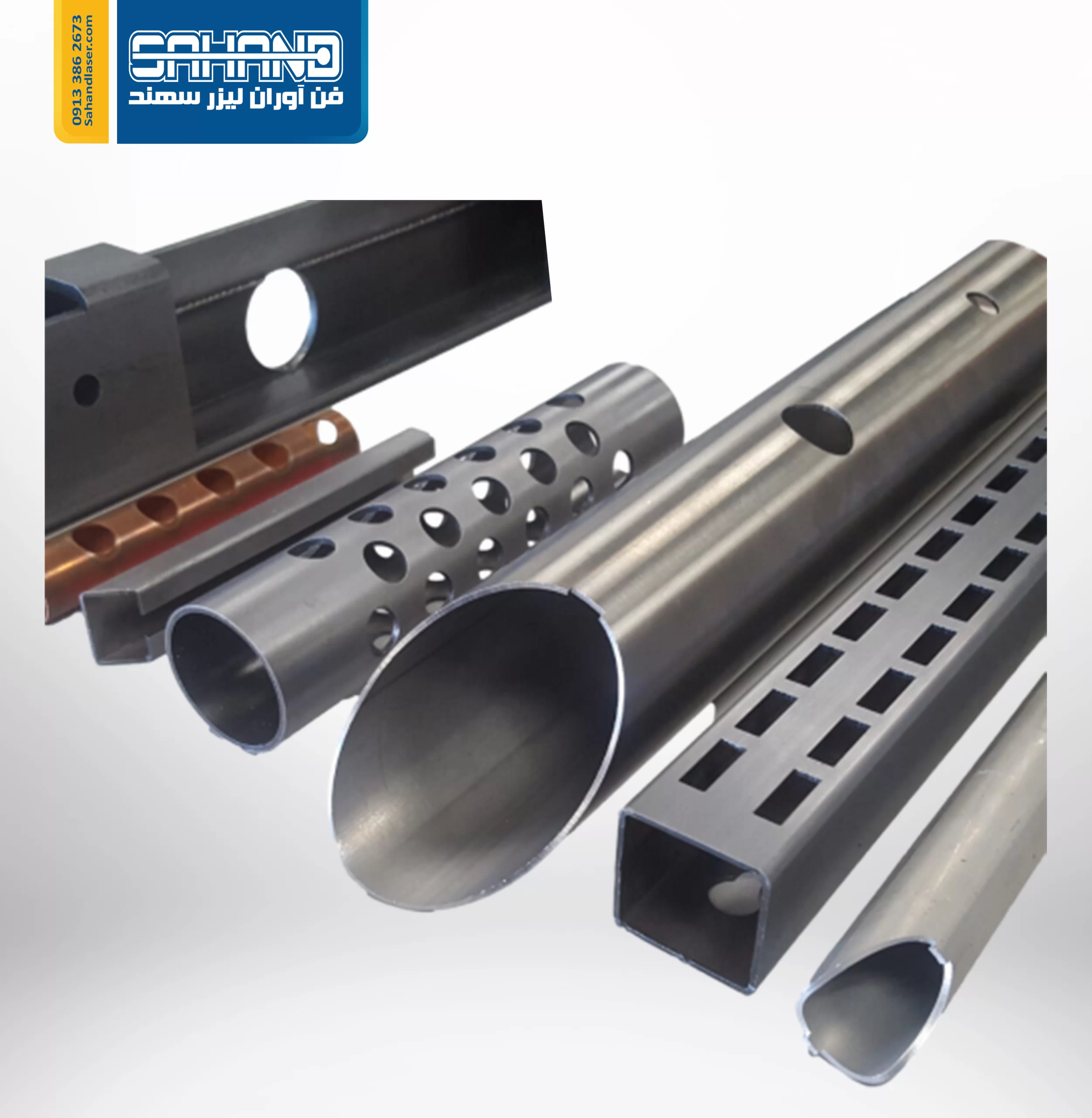

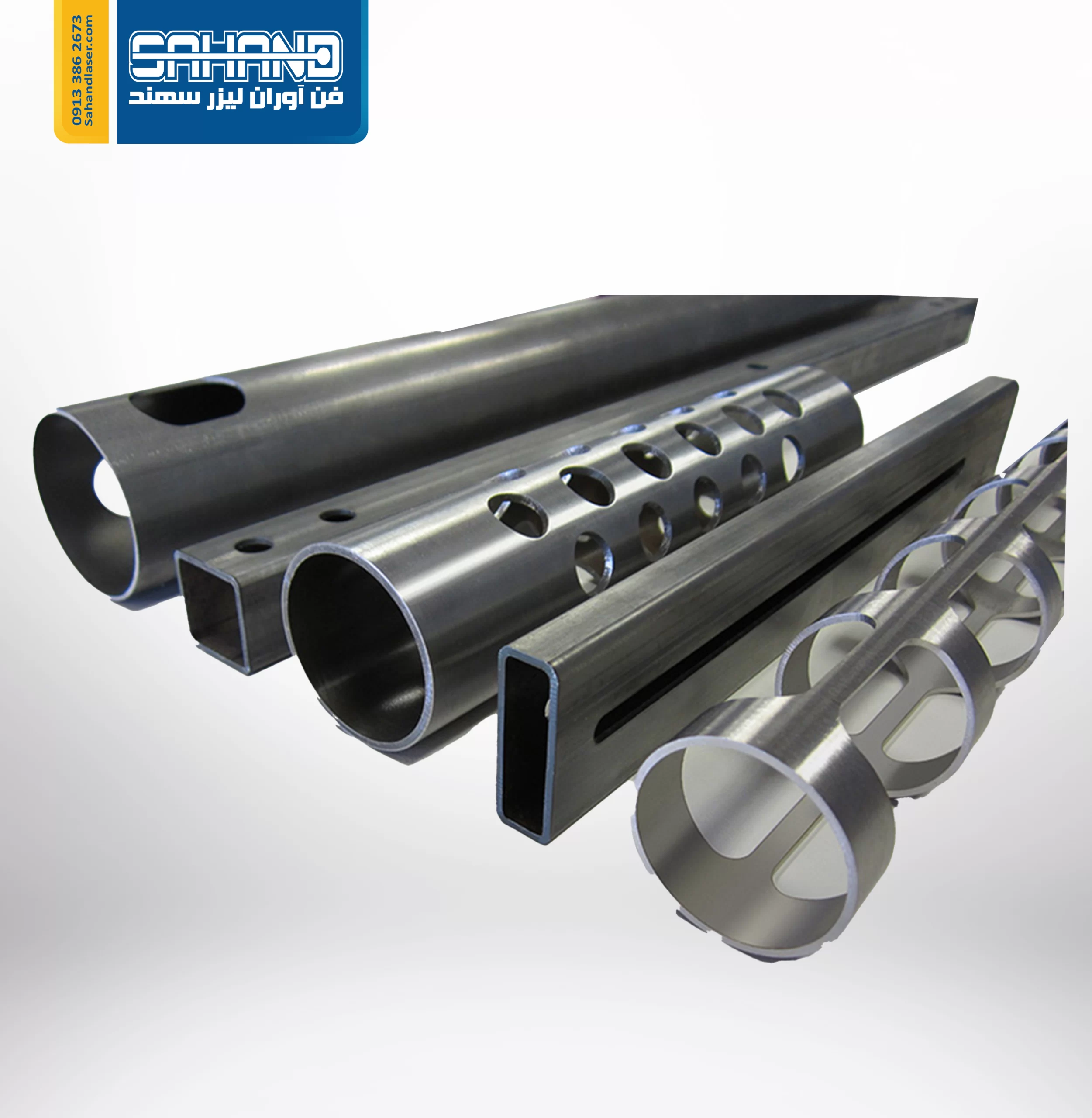

نمونه محصولات ساخته شده
