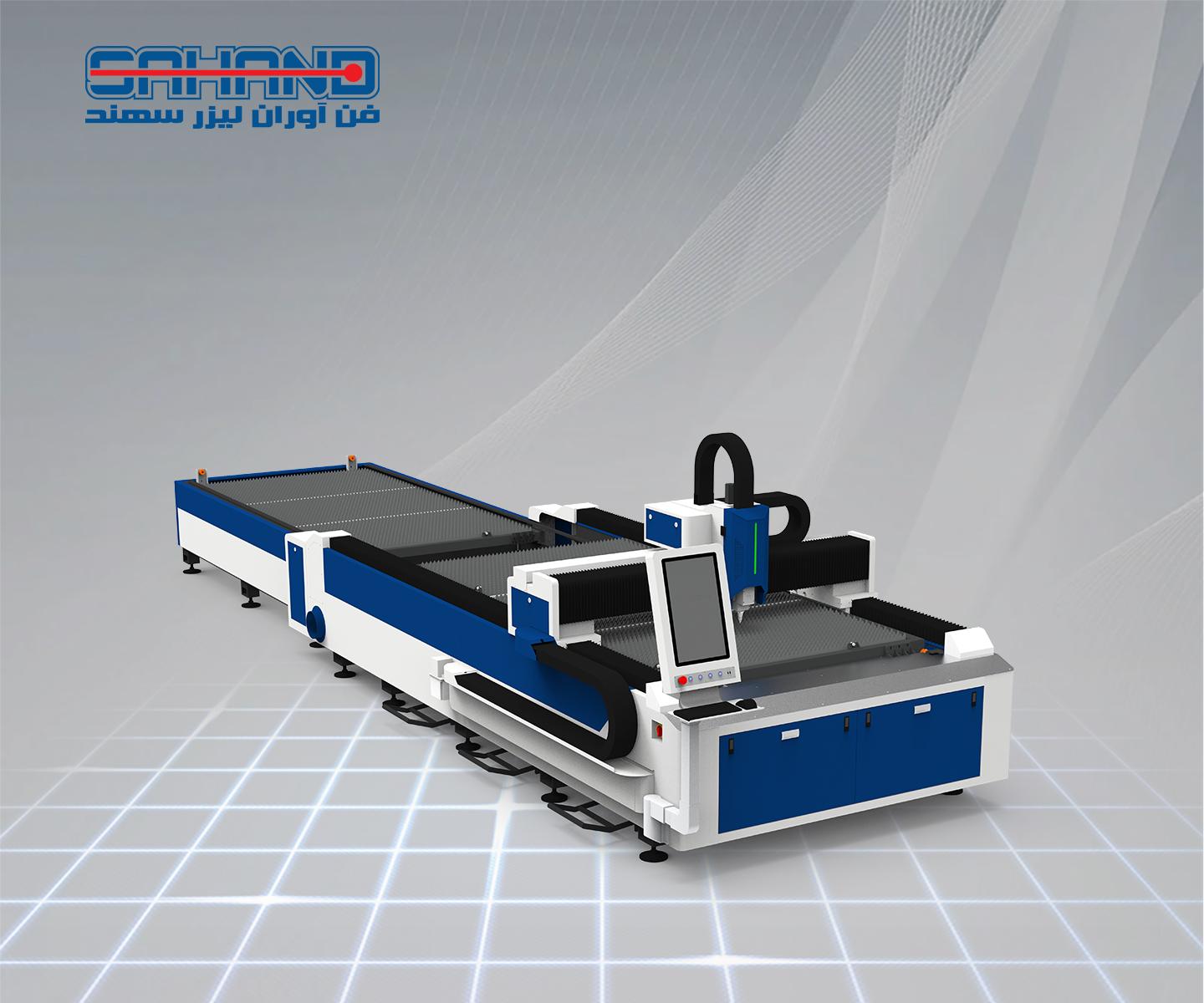

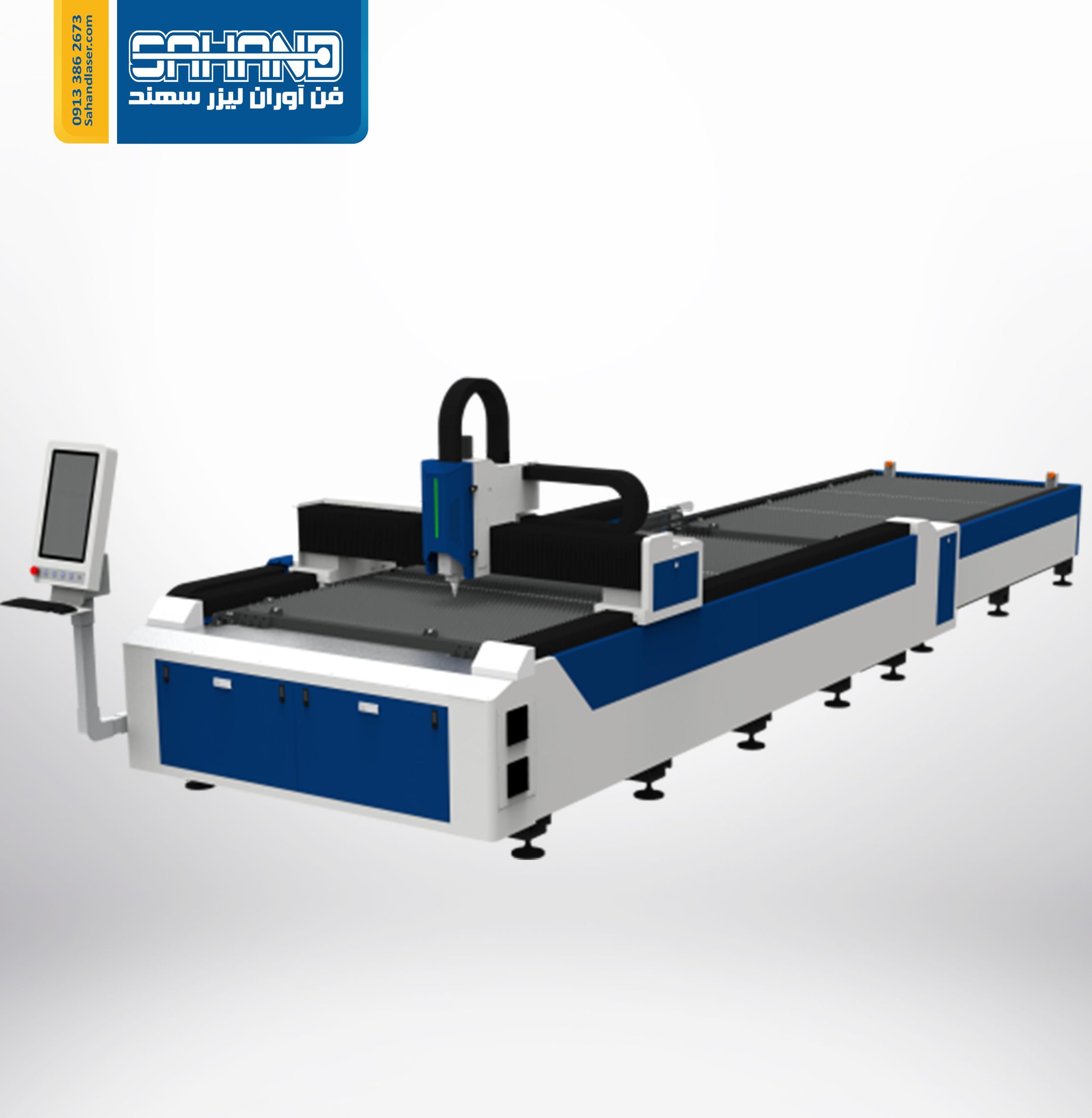

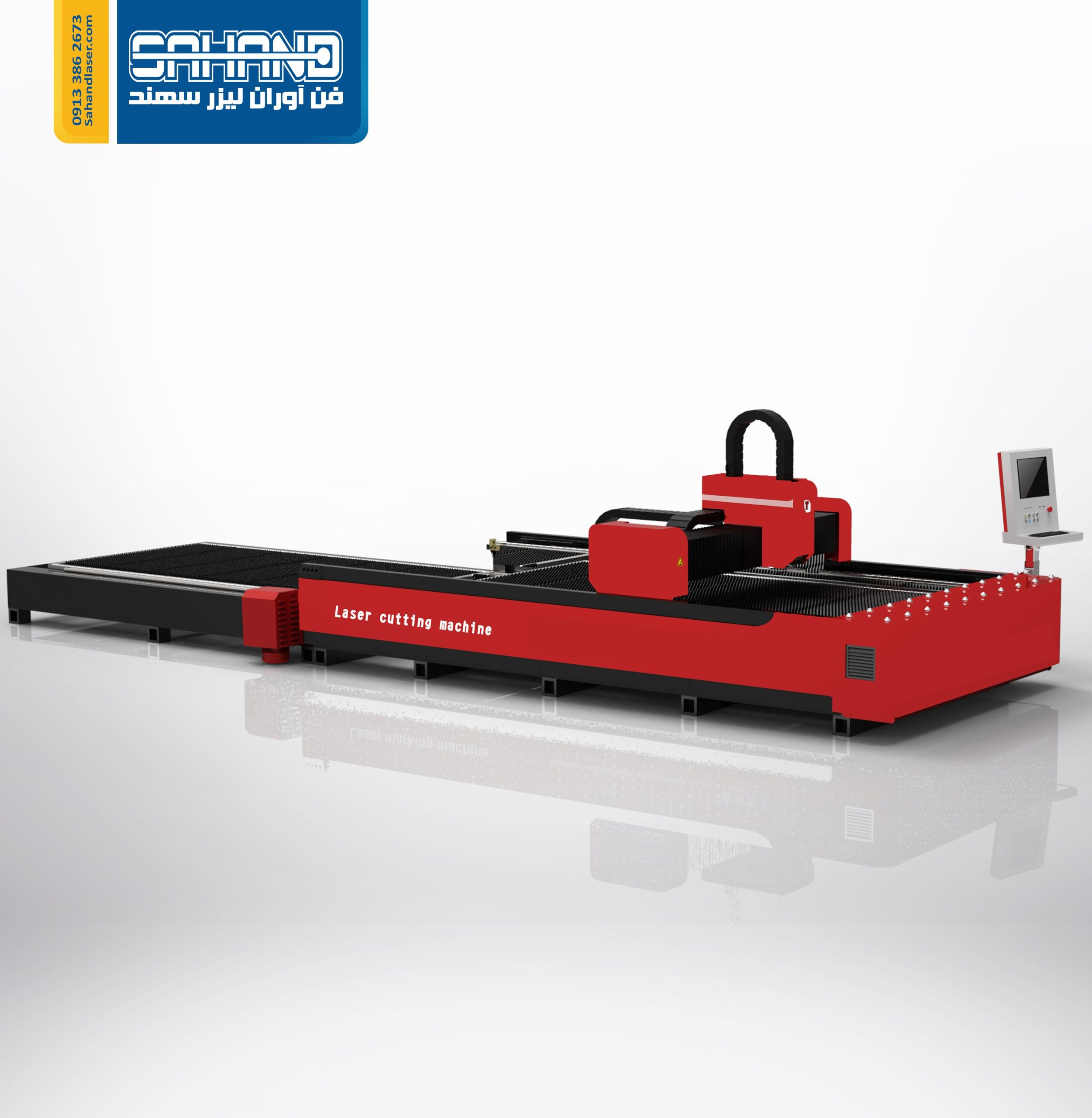

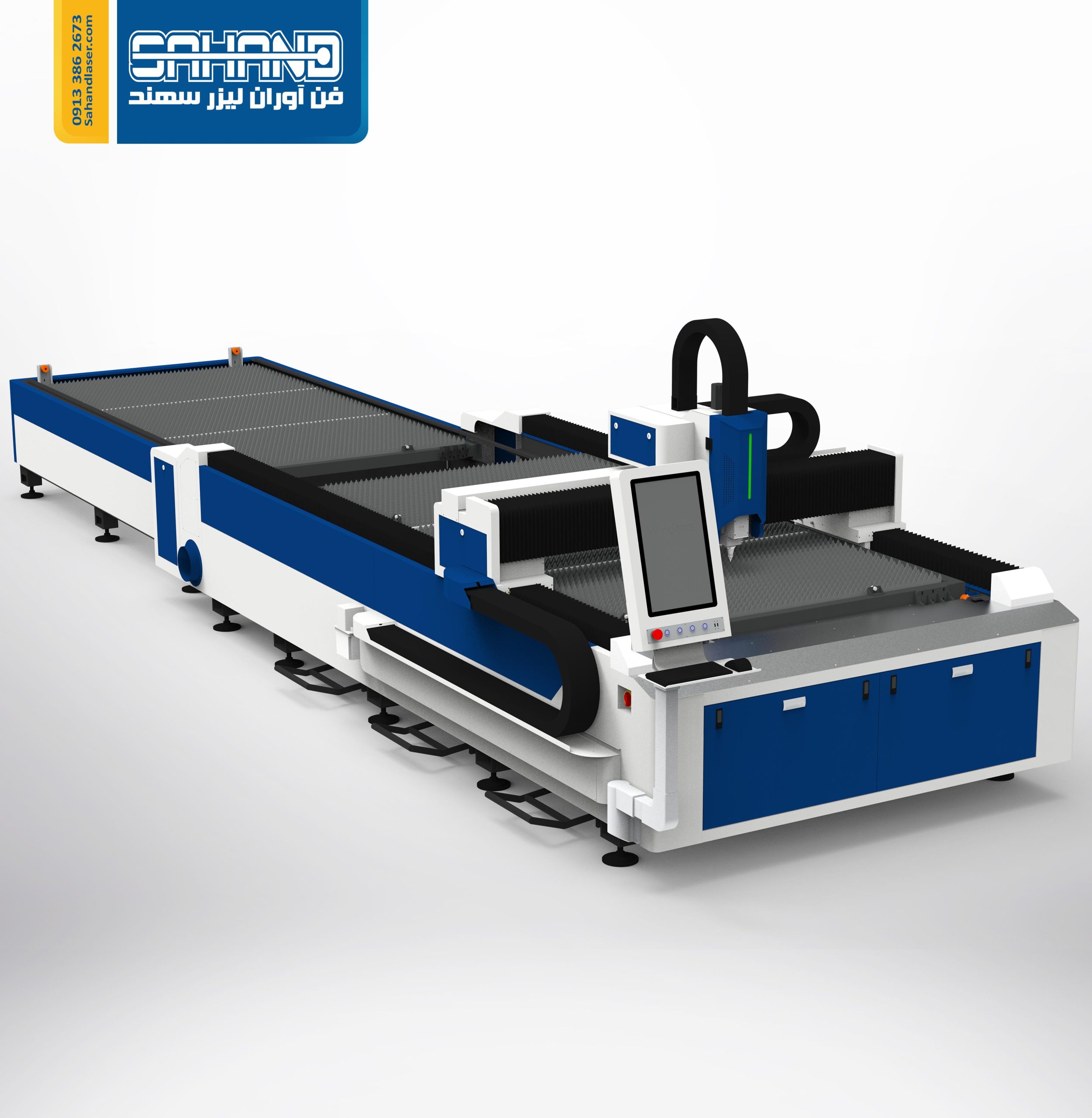

Standard Fiber Laser Cutting Machine Dual Mesh 3015
دستگاه برش لیزر فایبر دومیز 3015 استاندارد
ویژگی های اصلی :
- شاسی تمام ورق ضخیم و بسیار سنگین
- استفاده از کنترلر سیپکات تحت شبکه
- شتاب برش تا 5G و سرعت برش بالا
- کاور محافظ برای حفاظت فیزیکی و آلودگی
- دقت برش تا ۰.۰۲ میلی متر
- پشتیبانی تا لیزر30 کیلووات
اطلاعات محصول
دستگاه برش لیزر فایبر دو میز سری استاندارد
این سری از دستگاه لیزر برش فایبر برای مشاغلی پیشنهاد می گردد که به دنبال یک دستگاه برش لیزر مطمئن، با کیفیت و قدرتمند برای برش انواع ورق های فلز شامل: آهن، استیل، گالوانیزه، مس، برنج، آلومینیوم و… هستند. شرکت های تولیدکننده با حجم تولید بالا، مشاغل خدمات برش لیزر، شرکت های تولیدی قطعات صنعتی که نیاز به برش ورق های ضخیم دارند از جمله مشتری های این سری از دستگاه های برش لیزر فایبر می باشند.
در تولید یا سفارش این سری از ماشین های برش لیزر، با توجه به اینکه برای توان لیزر 1500 تا 3000 وات و همچنین برش انواع ورق نازک تا ضخامت 20 میلیمتر در نظر گرفته شده است و کیفیت و دقت برش لیزر و طول عمر دستگاه به عنوان پارامترهای مهم برای خریدار مد نظر قرار گرقته است. حفظ کیفیت، دقت و استفاده از قطعات با برند معتبر از معیارهای اصلی در سفارش این سری از لیزرهای فایبر برش فلزات می باشد.
مشخصات فنی محصول
| Specification | Details |
|---|---|
| Processing Area | 3000×1500mm / 4000×2000mm / 6000×2500mm |
| X/Y Positioning Accuracy | ±0.02mm |
| Max Acceleration | 1.5G – 5G |
| Max Traveling Speed | 120m/min – 150m/min |
| Driver System Power | Y = 2900W / 1800W; X = 1800W / 1300W; Z = 700W / 400W |
| Support Graphic Format | LXD / .DXF / PLT / AI / Gerber / … |
| Transmit System | Dual Rack & Pinion type |
| Operating Humidity | 5% – 55% |
| Machine Weight | From 9000KG – 25000KG |
| Power | 3-Phase 380V |
مشخصات فنی محصول
Processing area | 3000*1500MM |
X/Y positioning accuracy | ±0.02mm |
Max acceleration | Max 1 G |
Compatible Software | CorelDraw /AutoCAD /Photoshop/AI … |
Max traveling speed | 100/min |
Driver system power | Y=1800W; X=1300W; Z=400W |
Support graphic format | LXD/.DXF/PLT /AI/Gerber/.DWG …. |
Transmit system | Dual Rack & Pinion type |
Operating temperature | 0-45℃ |
Operating humidity | 5-95% |
Machine weight | Around 3500 KG |
Power | 3-Phase 380V |
اطلاعات قطعات مورد استفاده در این مدل دستگاه
سورس لیزر فایبر IPG/RAYCUS/MAX
سورس لیزر فایبر به عنوان قلب، مهمترین و گرانترین قطعه در دستگاه لیزر برش فایبر می باشد. انتخاب نوع و توان سورس لیزر فایبر بر اساس نیاز خریداران از نظر نوع ورق، ضخامت برش و سرعت برش مورد نیاز انتخاب می گردد. این سری از دستگاه های برش لیزر مناسب برای توان لیزر فایبر از ۳۰۰۰ وات تا 30۰۰۰ وات می باشد. امکان ارائه گارانتی واقعی، خدمات و پشتیبانی سریع از سورس لیزر فایبر و امکان تعمیر ان در کشور از نکات بسیار مهم در انتخاب نوع سورس لیزر می باشد. ما در شرکت سهند لیزر با پشتوانه کادر متخصص در حوزه تعمیر سورس لیزر و سالها ارتباط با بزرگترین سازندگان سورس لیزر در چین بزرگترین دغدغه و وظیفه خود را ارائه سورس لیزری با کیفیت و خدمات و پشتیبانی سریع می دانیم.
محور حرکتی دستگاه (دکل)
استفاده از یک دکل مناسب به عنوان محور حرکتی در سرعت و کیفیت برش لیزر و طول عمر دستگاه بسیار مهم است. انتخاب درست محور حرکتی از نظر جنس، وزن و حفظ دقت در ساخت باعث می شود تا ضمن دستیابی به سرعت و شتاب بالا در هنگام برش، کیفیت و دقت برش برای سالهای زیاد حفظ گردد.
ما از پروفیل آلومینیوم هوایی یا ورق آلومینیوم هوایی برای ساخت این بخش از دستگاه استفاده می کنیم. محور نور ساخته شده نسبت به ورق اهن یا دکل های اهنی سبک تر بوده و همچنین در سرعت و شتاب بالا دچار تنش یا تغییر حالت نمی گردد و ضمنا می توان با استفاده از سروو موتور با توان کمتر به سرعت و شتاب بالا دست پیدا کرد.
هد برش لیزر
هد برش لیزر مورد استفاده در این دستگاه برش علاوه بر اتوفوکوس بودن، مجهز به سنسورهای تشخیص آلودگی محافظ لنز و لنز و سنسور تشخیص دمای لنز هد برش می باشد. با توجه به بررسی انواع هد برش لیزر، ما هدهای برش لیزر Boci که کاملا منطبق و یکپارچه با کنترل های سیپکات بوده استفاده می کنیم. این سری از هد برش علاوه بر کیفیت پرتو خروجی عالی، پایداری بسیار خوبی در برش دارند. همچنین امکانات ویژه و سهولت در تعمیر و نگهداری از این هدهای برش لیزر، باعث شده با به عنوان یکی از بهترین هدهای برش لیزر در بازار شناخته شوند.
با استفاده از این سری از هدهای برش می توان برای سوراخ کاری و برش و حتی مارک زنی از فاصله های کانونی مختلف استفاده نمود که کیفیت برش را افزایش و زمان برش را کاهش می دهد.
کنترلر لیزر
ما از کنترلر های سیپکات تحت شبکه با کیفیت و کنترلر بهتر و امکانات نرم افزاری بیشتر استفاده می کنیم. از کنترلر سری 4000 برای لیزر 6000 وات و کنترلر سری 8000 برای لیزر در توان های 12000 وات و بیشتر استفاده می کنیم. این سری از کنترل ها انحصاری برای دستگاه برش لیزرفایبر طراحی و تولید شده اند و دارای محیط نرم افزاری ساده، دقیق و کاربرپسند می باشند. عدم نیاز به G-Code گیری، امکان ویرایش طرح ها در محیط نرم افزار، امکان چیدمان قطعات و طرح ها (Nesting)، امکان حکاکی، تعریف لایه های برش مختلف و بهره گیری از تنظیمات پیشرفته برای تنظیم توان و سرعت لیزر در طرح از ویژگی های این نرم افزار قدرتمند می باشد.
| # | Item | Brand | Noted |
|---|---|---|---|
| 1 | Working body | High quality plate welding | 12mm Plate Welding body |
| 2 | IPC computer | Industrial PC | |
| 3 | Water chiller | S&A / Tongfie | China |
| 4 | Laser Head | Boci | China |
| 5 | Control system | Cypcut 4000 / 8000 | China |
| 6 | Reducer | Motovario | France |
| 7 | Laser source | IPG / RAYCUS / MAX | 6KW – 30KW |
| 8 | Rack, gear | Apex / YYC | Taiwan |
| 9 | Guide | HIWIN | Taiwan |
| 10 | X, Y, Z axis servo motor | Yaskawa | Japan |
| 11 | Electrical components | Schneider | France |
| 12 | Pneumatic Components | Aventics / SMC | Germany / Japan |
مشاوره، نصب، راه اندازی و آموزش
شرکت مهندسی سهند لیزر به عنوان نماینده انحصاری شرکت DZLASER در ایران، بهترین مدل های این شرکت را وارد و ارائه می نماید. کلیه محصولات این شرکت با سخت گیرانه ترین روش ها تولید و کنترل کیفیت می شوند و ما افتخار داریم تا دستگاه های برش لیزر فایبر را با کیفیت عالی و خدمات و پشتیبانی شایسته صنعت ایران عرضه می نمائیم.
- مشاوره های تخصصی قبل از فروش و نیازسنجی خریدار و معرفی بهترین محصول
- ارائه بسته های پیشنهادی دستگاه همراه با روش های فروش متنوع با اقساط بلند مدت
- نصب، راه اندازی و آموزش کار با دستگاه در محل کارخانه خریدار به صورت رایگان
- ارائه خدمات پس از فروش، پشتیبانی فنی از دستگاه به صورت غیرحضوری و حضوری
- ارائه مشاوره های بهره وری به خریداران بعد از فروش
- یک سال گارانتی کامل دستگاه
- 10 سال خدمات پس از فروش و پشتیبانی
- ارائه سورس لیزر یدک (جایگزین) حتی پس از اتمام زمان گارانتی
با برای اعتبار و سرمایه خریدار، برای اعتبار خود و ارزش نام ایرانی احترام زیادی قائل هستیم و در این مسیر سرمایه گذاری زیادی نمودیم.
قدرت برش لیزر توان های مختلف بر اساس جداول اعلام شده شرکت Raycus
# | Item | Cutting thickness |
1 | Iron | 12 mm |
2 | Cooper | 10 mm |
3 | Aluminium | 6 mm |
4 | Steel | 15 mm |
# | Item | Cutting thickness |
1 | Iron | 12 mm |
2 | Cooper | 10 mm |
3 | Aluminium | 6 mm |
4 | Steel | 15 mm |
# | Item | Cutting thickness |
1 | Iron | 20 mm |
2 | Cooper | 3 mm |
3 | Aluminium | 6 mm |
4 | Steel | 10 mm |
# | Item | Cutting thickness |
1 | Iron | 25 mm |
2 | Cooper | 5 mm |
3 | Aluminum | 10 mm |
4 | Steel | 12 mm |
# | Item | Cutting thickness |
1 | Iron | 30 mm |
2 | Cooper | 6 mm |
3 | Aluminium | 16 mm |
4 | Steel | 20 mm |
# | Item | Cutting thickness |
1 | Iron | 40 mm |
2 | Cooper | 10 mm |
3 | Aluminum | 30 mm |
4 | Steel | 30 mm |
اطلاعات تکمیلی محصول
# | Item | Brand | Noted |
| 1. | Working body | High quality plate welding | Plate Welding body |
| 2. | IPC computer | Industrial PC | China |
| 3. | Water chiller | S&A | China |
| 4. | Laser Head | Autofocus Raytools | Germany /Swiss |
| 5. | Control system | Cypcut 2000 | China |
| 6. | Reducer | Motovario | France |
| 7. | Laser source | Raycus | 1500/2000 /3000 Watt |
| 8. | Rack, gear | Apex | Taiwan |
| 9. | Guide | HIWIN | Taiwan |
| 10. | X, Y, Z axis servo motor | Yaskawa | Japan |
| 11. | Electrical components | Schinder | France |
| 12. | Pneumatic Components | Aventec /SMC | Germany /Japan |
نمونه محصولات ساخته شده
