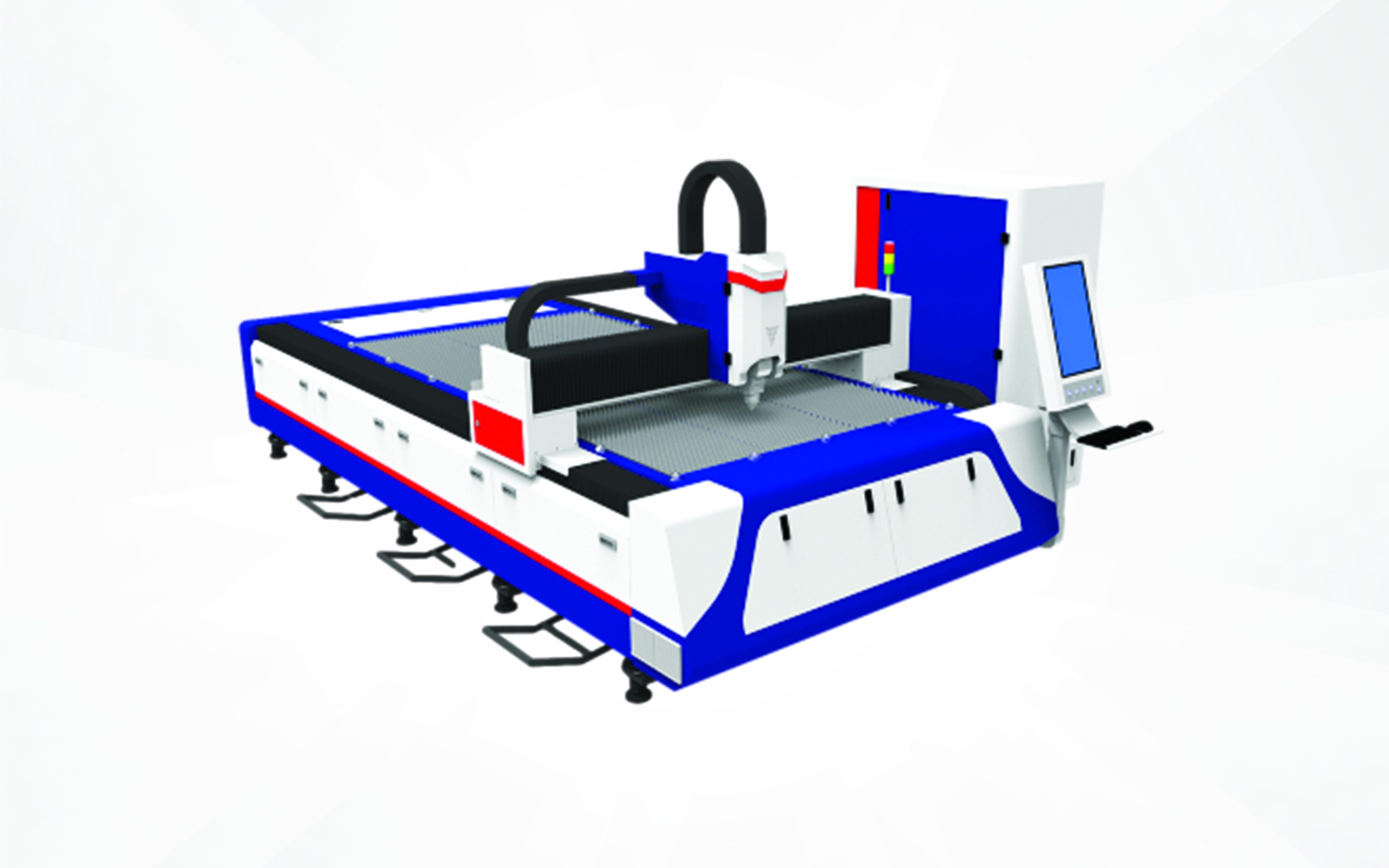

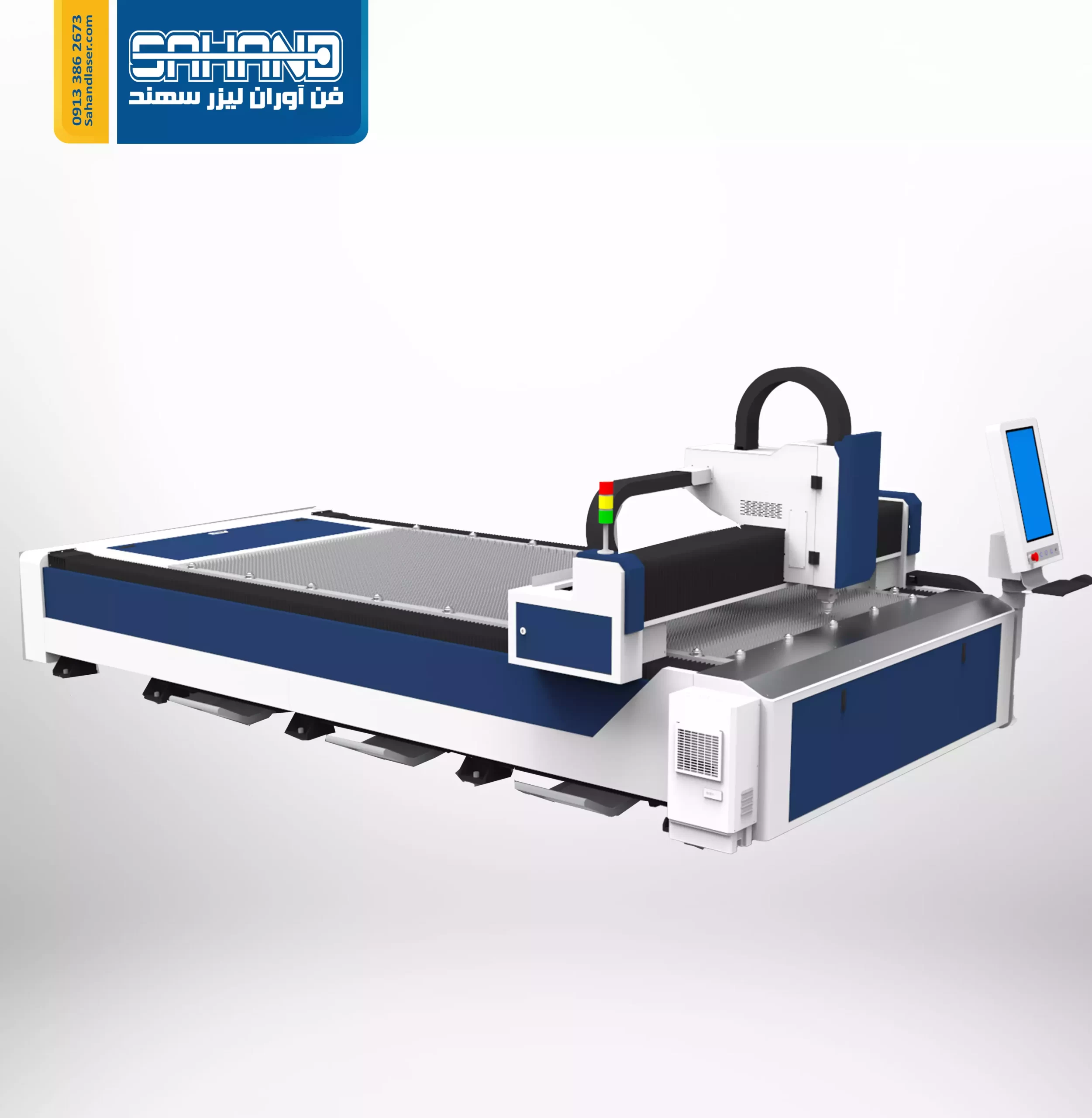

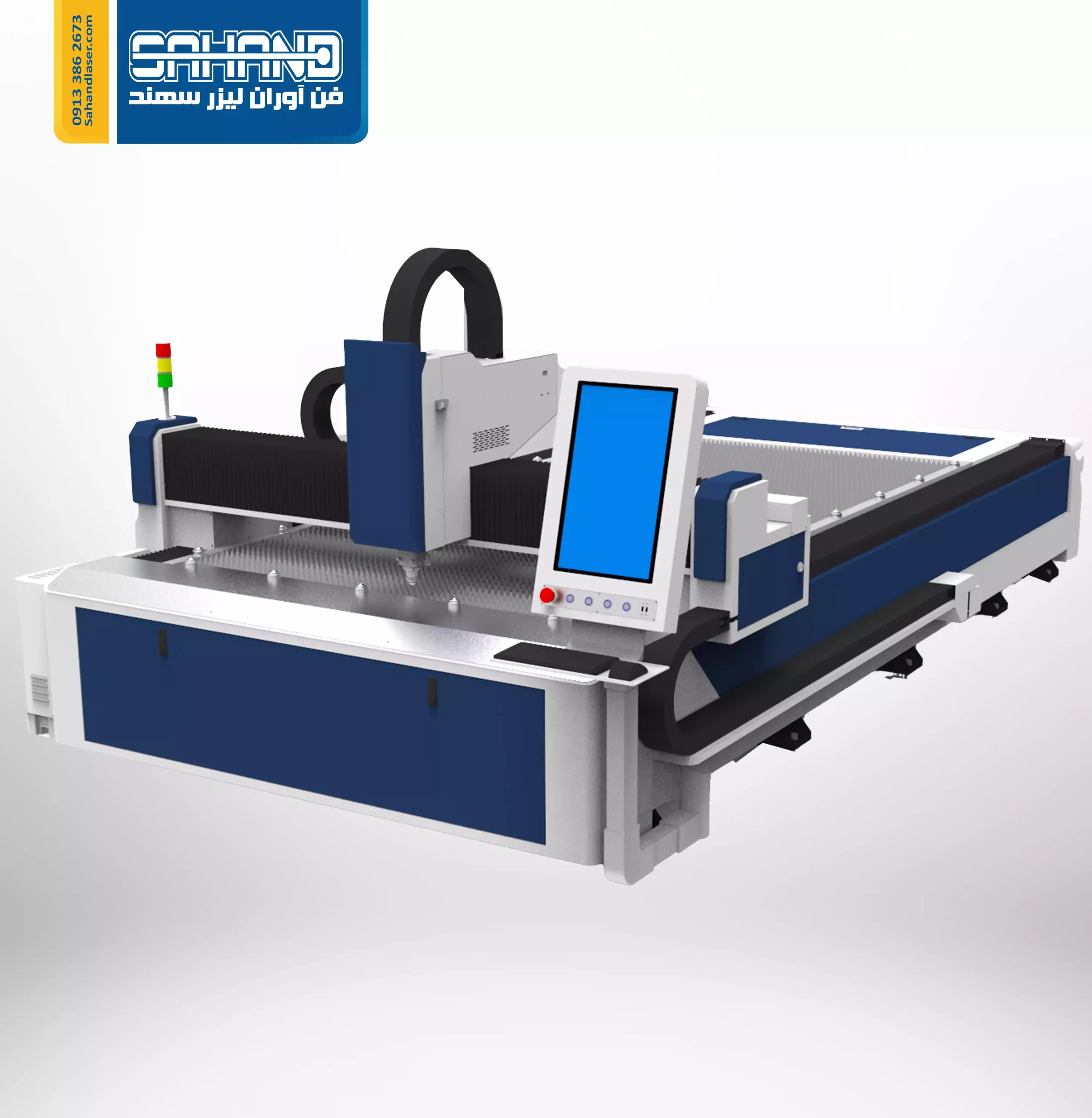

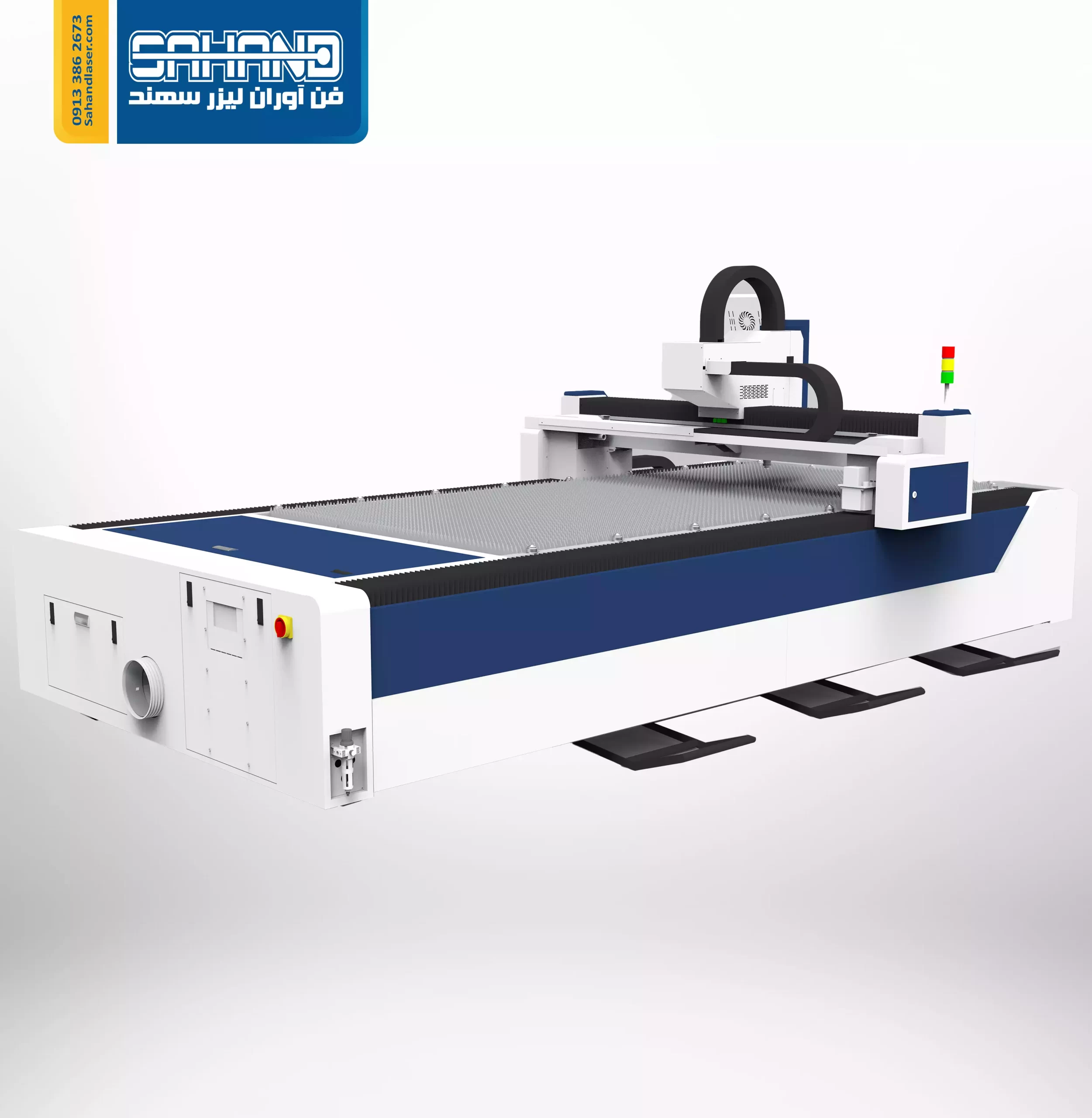

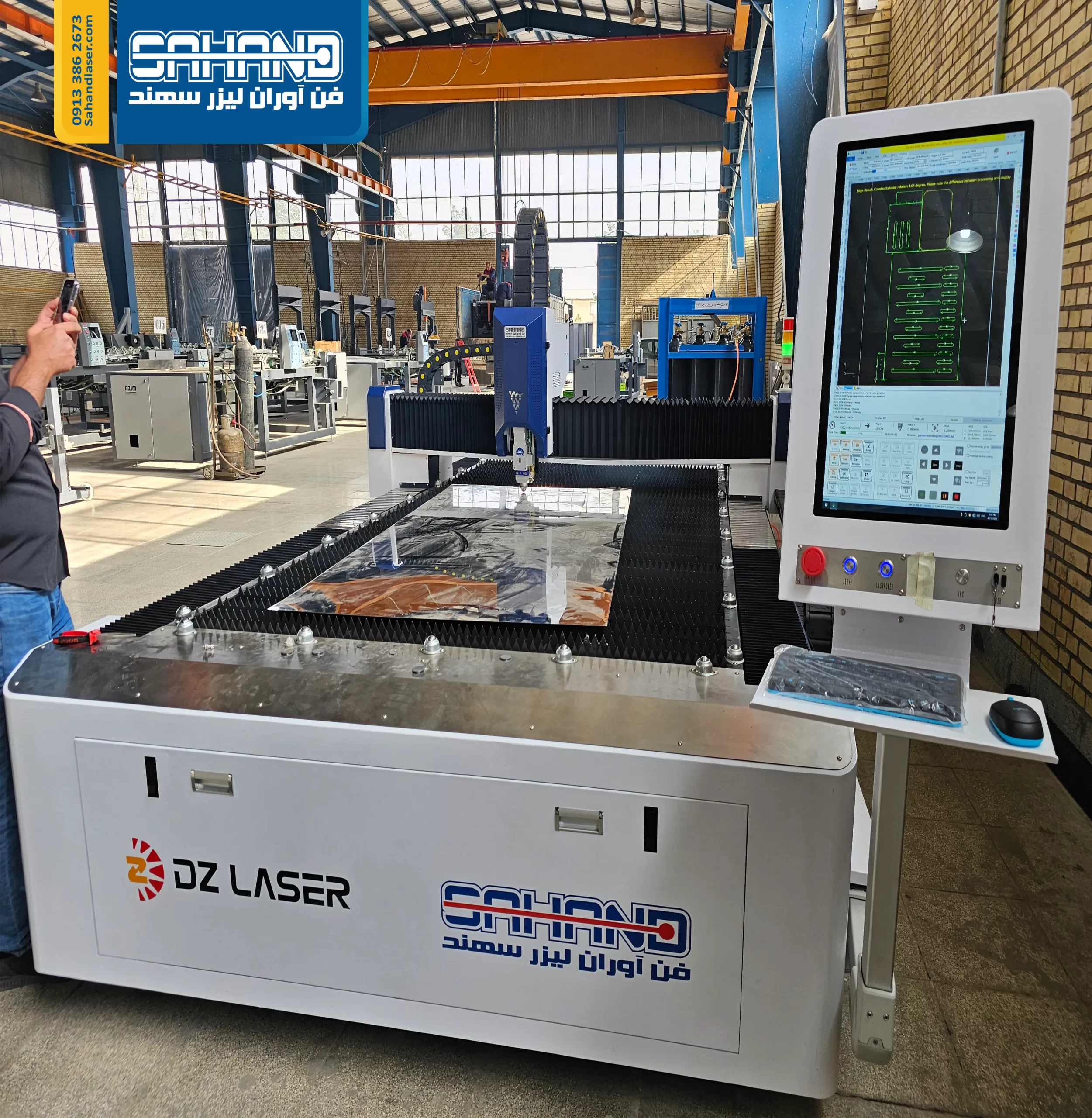

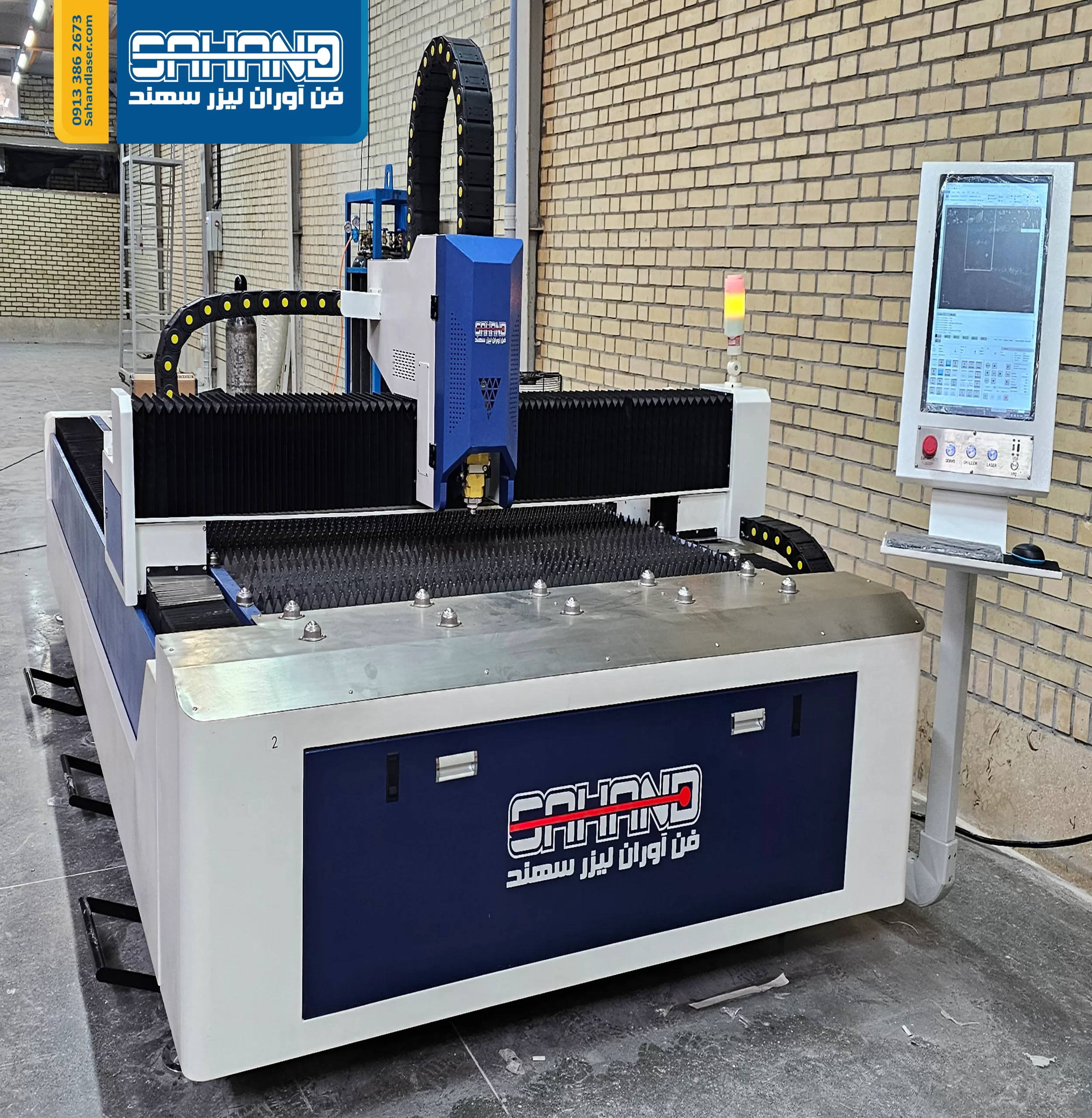

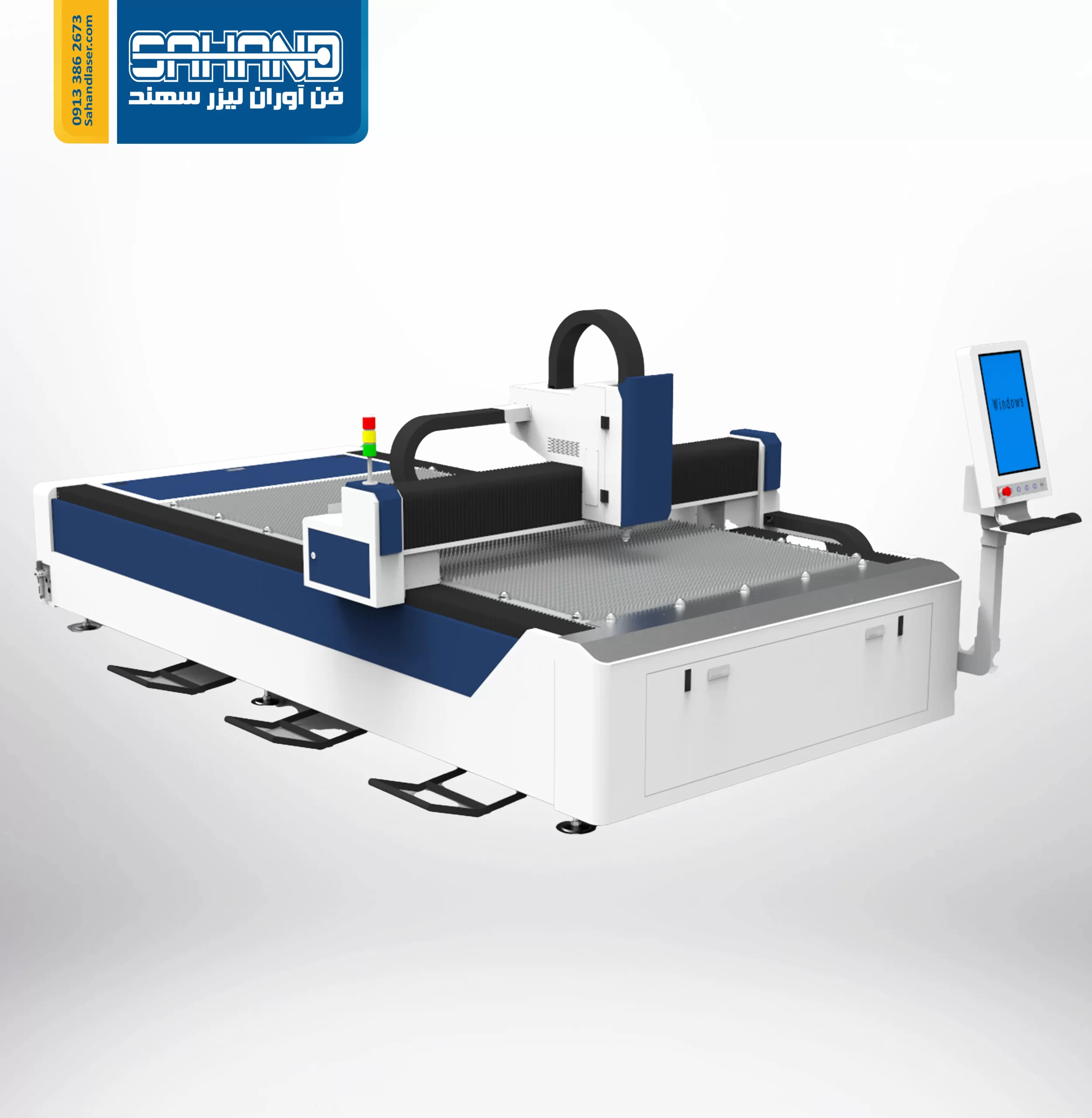

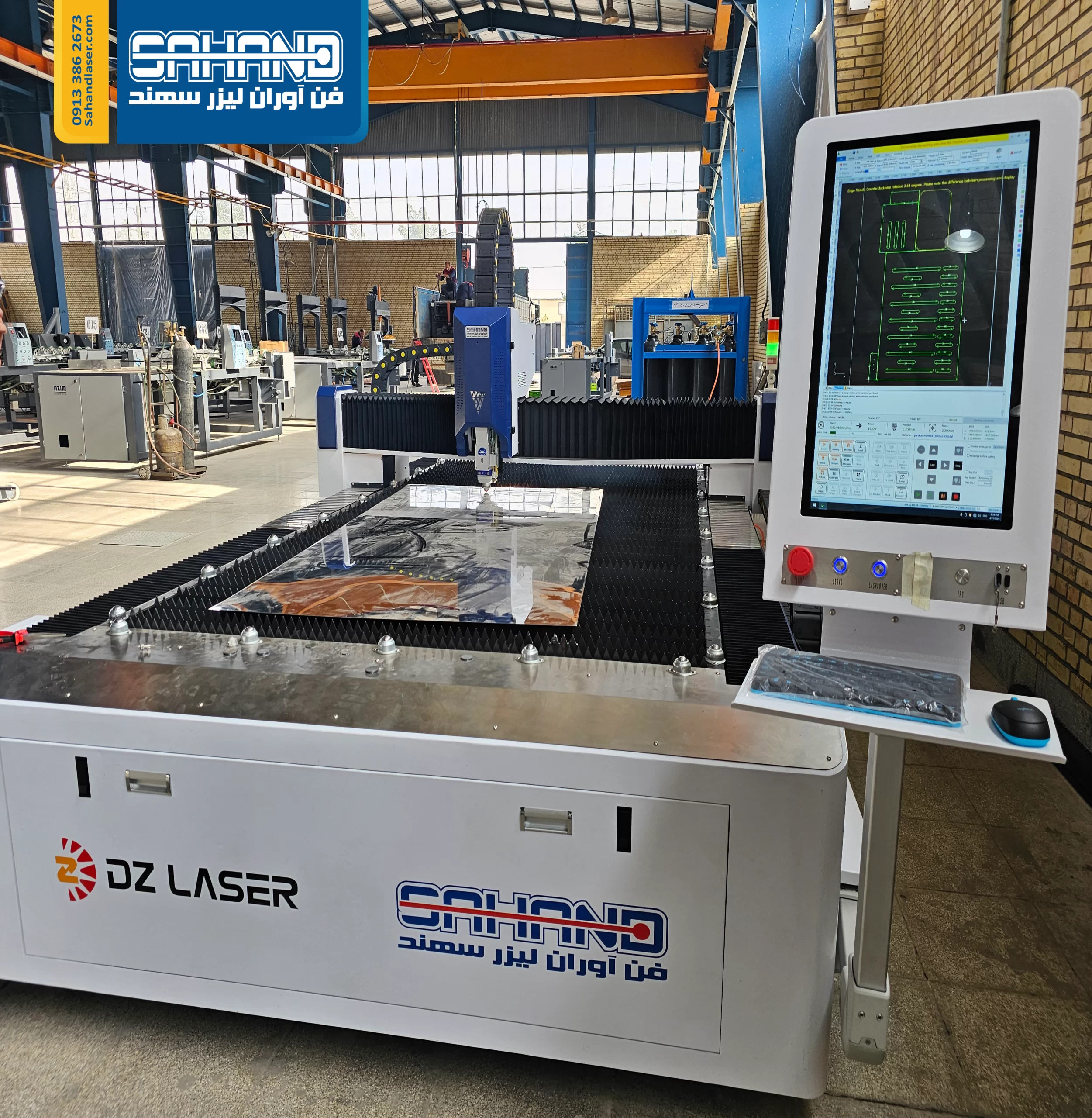

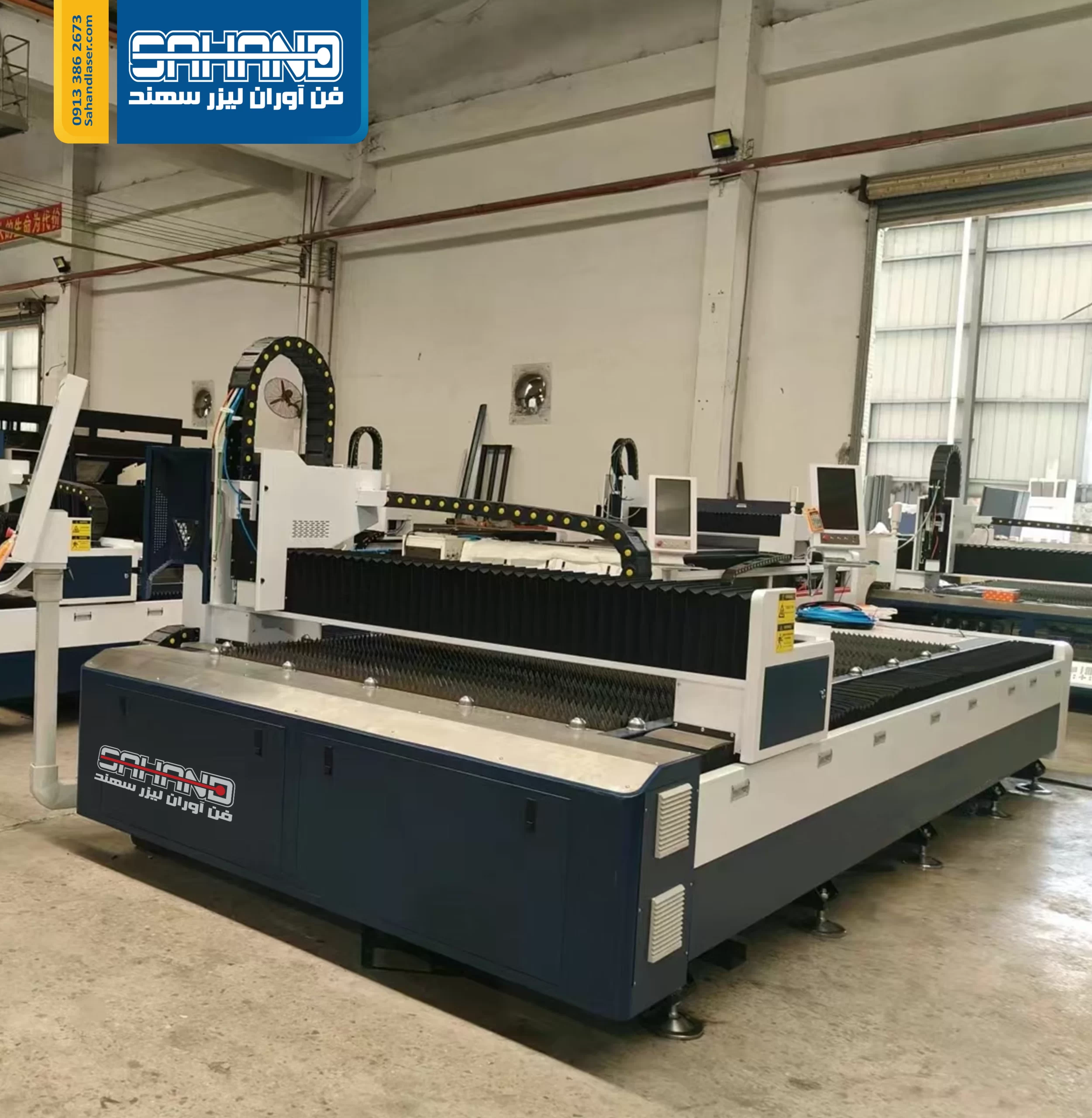

Fiber laser cutting machine Standard model
دستگاه برش لیزر فایبر
مدل استاندارد
ویژگی های اصلی :
- کیفیت بالای برش فلزات
- کاور محافظ برای حفاظت فیزیکی
- بدنه ساخته شده از آهن ضخیم
- سرعت بالای برش
- دقت برش تا 0.02 میلی متر
Fiber laser cutting machine Standard model
دستگاه برش لیزر فایبر
مدل استاندارد
ویژگی های اصلی :
- کیفیت بالای برش فلزات
- کاور محافظ برای حفاظت فیزیکی
- بدنه ساخته شده از آهن ضخیم
- سرعت بالای برش
- دقت برش تا 0.02 میلی متر
اطلاعات محصول
لیزر برش سری استاندارد
این سری از دستگاه لیزر برش فایبر برای مشاغلی پیشنهاد می گردد که به دنبال یک دستگاه برش لیزر مطمئن، با کیفیت و قدرتمند برای برش انواع ورق های فلز شامل: آهن، استیل، گالوانیزه، مس، برنج، آلومینیوم و… هستند. شرکت های تولیدکننده با حجم تولید بالا، مشاغل خدمات برش لیزر، شرکت های تولیدی قطعات صنعتی که نیاز به برش ورق های ضخیم دارند از جمله مشتری های این سری از دستگاه های برش لیزر فایبر می باشند.
در تولید یا سفارش این سری از ماشین های برش لیزر، با توجه به اینکه برای توان لیزر 1500 تا 3000 وات و همچنین برش انواع ورق نازک تا ضخامت 20 میلیمتر در نظر گرفته شده است و کیفیت و دقت برش لیزر و طول عمر دستگاه به عنوان پارامترهای مهم برای خریدار مد نظر قرار گرقته است. حفظ کیفیت، دقت و استفاده از قطعات با برند معتبر از معیارهای اصلی در سفارش این سری از لیزرهای فایبر برش فلزات می باشد.
مشخصات فنی محصول
Processing area | 3000*1500MM |
X/Y positioning accuracy | ±0.02mm |
Max acceleration | Max 1 G |
Compatible Software | CorelDraw/AutoCAD/Photoshop/AI … |
Max traveling speed | 100/min |
Driver system power | Y=1800W; X=1300W; Z=400W |
Support graphic format | LXD/.DXF/PLT/AI/Gerber/.DWG …. |
Transmit system | Dual Rack & Pinion type |
Operating temperature | 0-45℃ |
Operating humidity | 5-95% |
Machine weight | Around 3500 KG |
Power | 3-Phase 380V |
مشخصات فنی محصول
Processing area | 3000*1500MM |
X/Y positioning accuracy | ±0.02mm |
Max acceleration | Max 1 G |
Compatible Software | CorelDraw /AutoCAD /Photoshop/AI … |
Max traveling speed | 100/min |
Driver system power | Y=1800W; X=1300W; Z=400W |
Support graphic format | LXD/.DXF/PLT /AI/Gerber/.DWG …. |
Transmit system | Dual Rack & Pinion type |
Operating temperature | 0-45℃ |
Operating humidity | 5-95% |
Machine weight | Around 3500 KG |
Power | 3-Phase 380V |
اطلاعات قطعات مورد استفاده در این مدل دستگاه

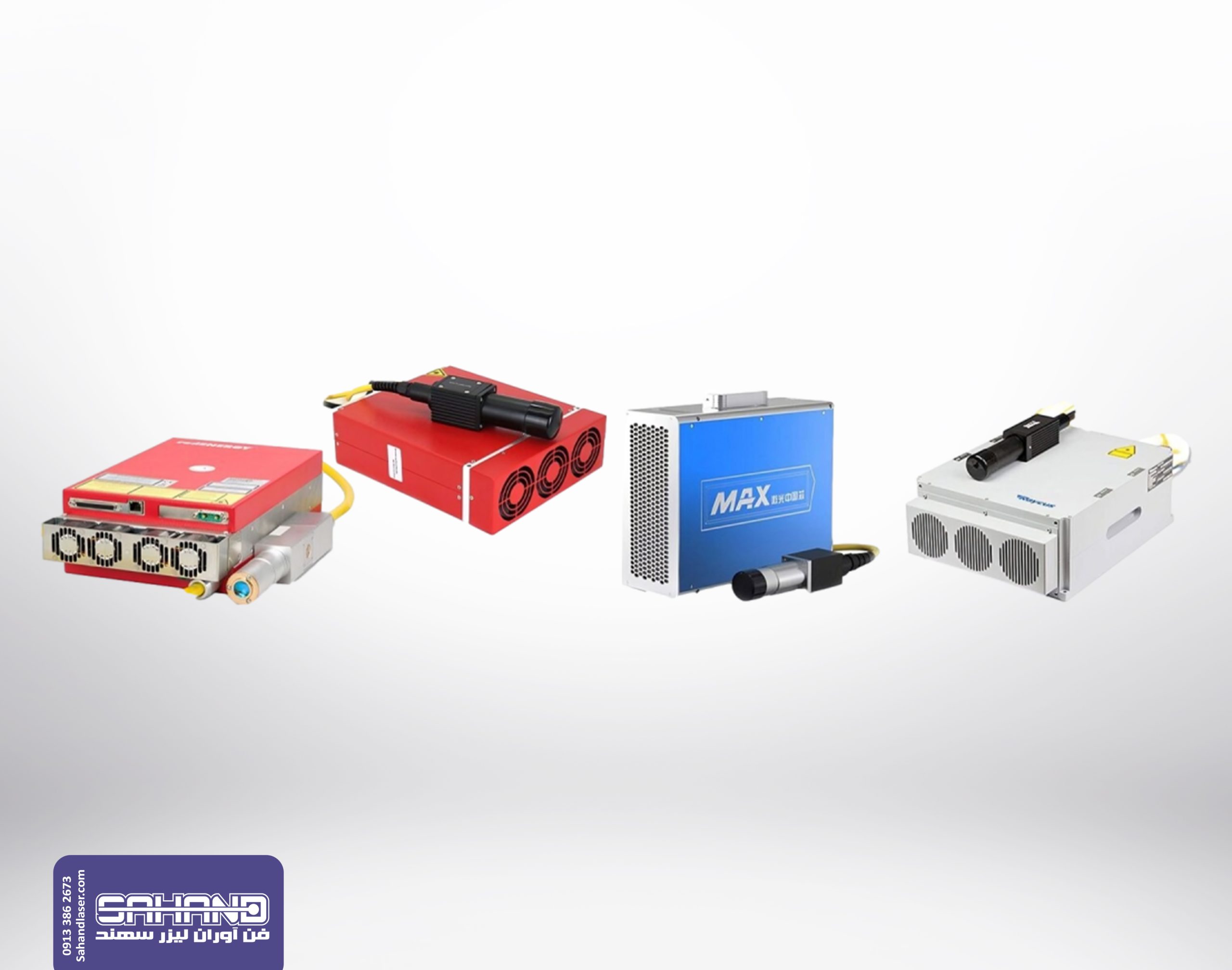

سورس لیزر فایبر IPG/RAYCUS/MAX/JPT
سورس لیزر فایبر به عنوان قلب، مهمترین و پرهزینه ترین قطعه در دستگاه لیزر برش فایبر می باشد. انتخاب نوع و توان سورس لیزر بر اساس نیاز خریداران از نظر نوع، صخامت و سرعت برش مورد نیاز انتخاب می گردد. این سری از دستگاه برش لیزر مناسب برای توان لیزر فایبر از 3000 وات تا 8000 وات می باشد. امکان ارائه گارانتی واقعی، خدمات و پشتیبانی سریع از سورس لیزر و امکان تعمیر ان در کشور از نکات بسیار مهم در انتخاب نوع سورس لیزر می باشد. ما در شرکت سهند لیزر با پشتوانه کادر متخصص در حوزه تعمیر سورس لیزر و سالها ارتباط با بزرگترین سازندگان سورس لیزر در چین بزرگترین دغدغه و وظیفه خود را ارائه سورس لیزری با کیفیت و خدمات و پشتیبانی سریع می دانیم.

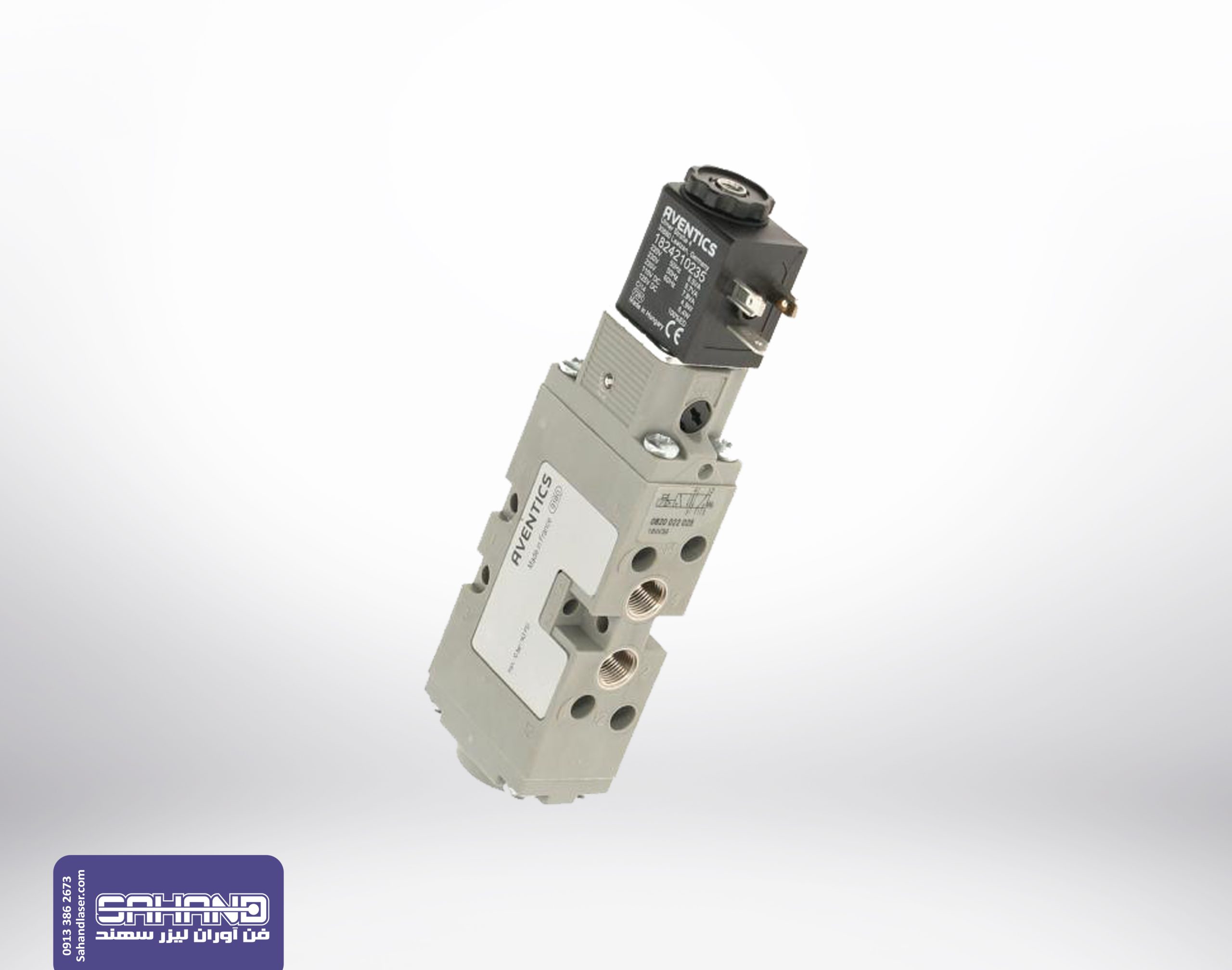

سیستم کنترل گاز Aventics آلمان
ما در سفارش دستگاه برش لیزر به تمام نیازهای خریداران توجه کرده و تجهیزات با کیفیت بالا را انتخاب نموده ایم. در این سری از دستگاه برش لیزر برای کنترل و تنظیم گاز برش لیزر از قطعات پنوماتیکی SMC ژاپن و شیر کنترل فشار Aventec آلمان استفاده شده است تا از دقت و طول عمر قطعات برای طولانی مدت اطمینان حاصل کنیم. همچنین بر خلاف بسیاری از دستگاه های لیزر ارائه شده، این سری از دستگاه برش برای هر دو گاز اکسیژن و نیتروژن دارای شیر برقی کنترل گاز می باشد و امکان تنظیم و تغییر فشار گاز برای هر دو گاز امکانپذیر است.

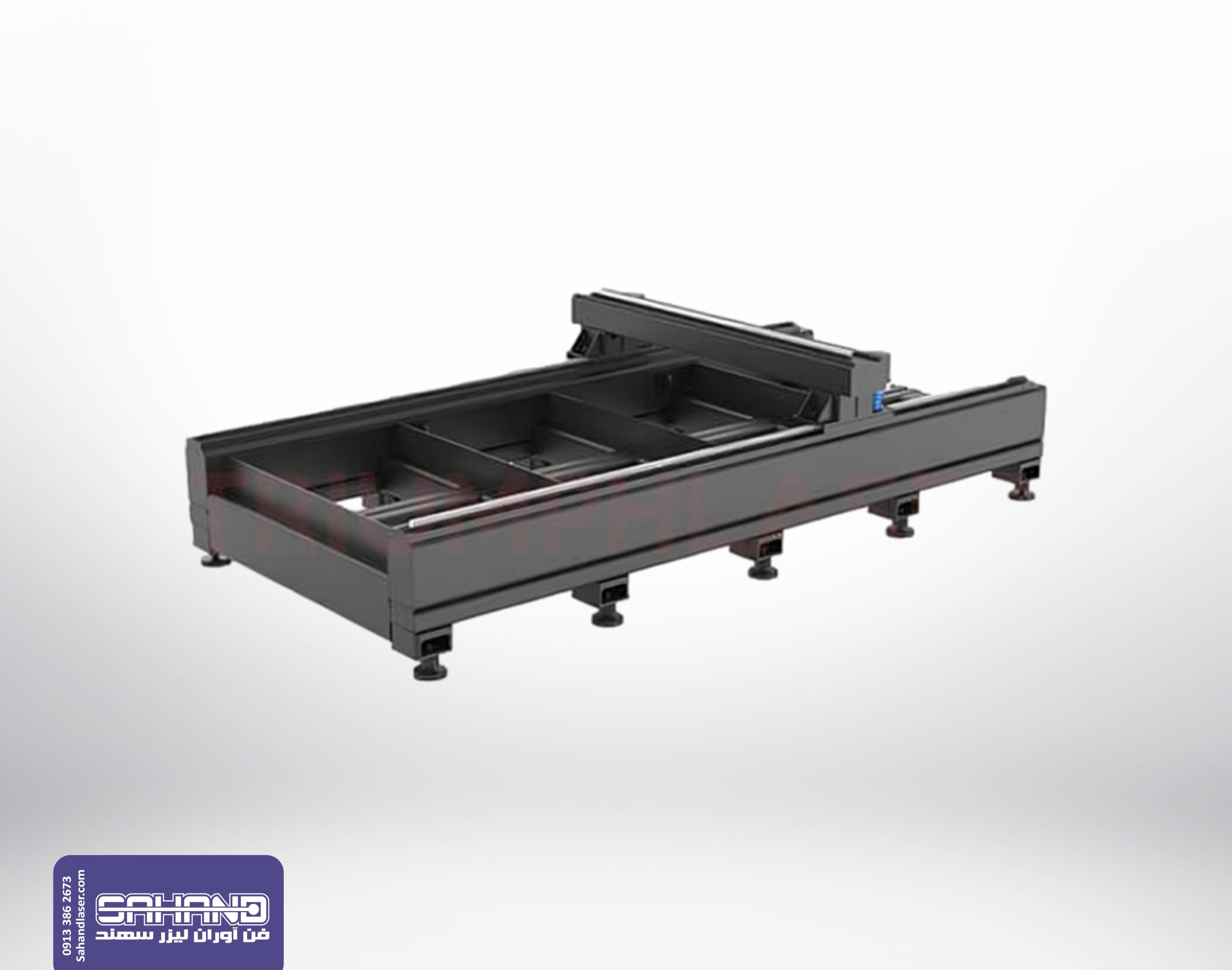

بدنه ساخته شده از ورق آهن ضخیم
در ساخت شاسی این سری از دستگاه برش لیزر از ورق های آهن 12 میلیمتر ساخته شده است. شاسی دستگاه ابتدا تنش گیری حرارتی شده و سپس توسط دستگاه سی ان سی دروازه ای 5محور تراز شده و محل قرار گیری ریل های حرکتی و دنده شانه ای فرزکاری می گردد. در ساخت شاسی این سری از دستگاه ها تمام استاندارها رعایت شده برای رسیدن به دقت حرکتی 0.02 میلیمتر.

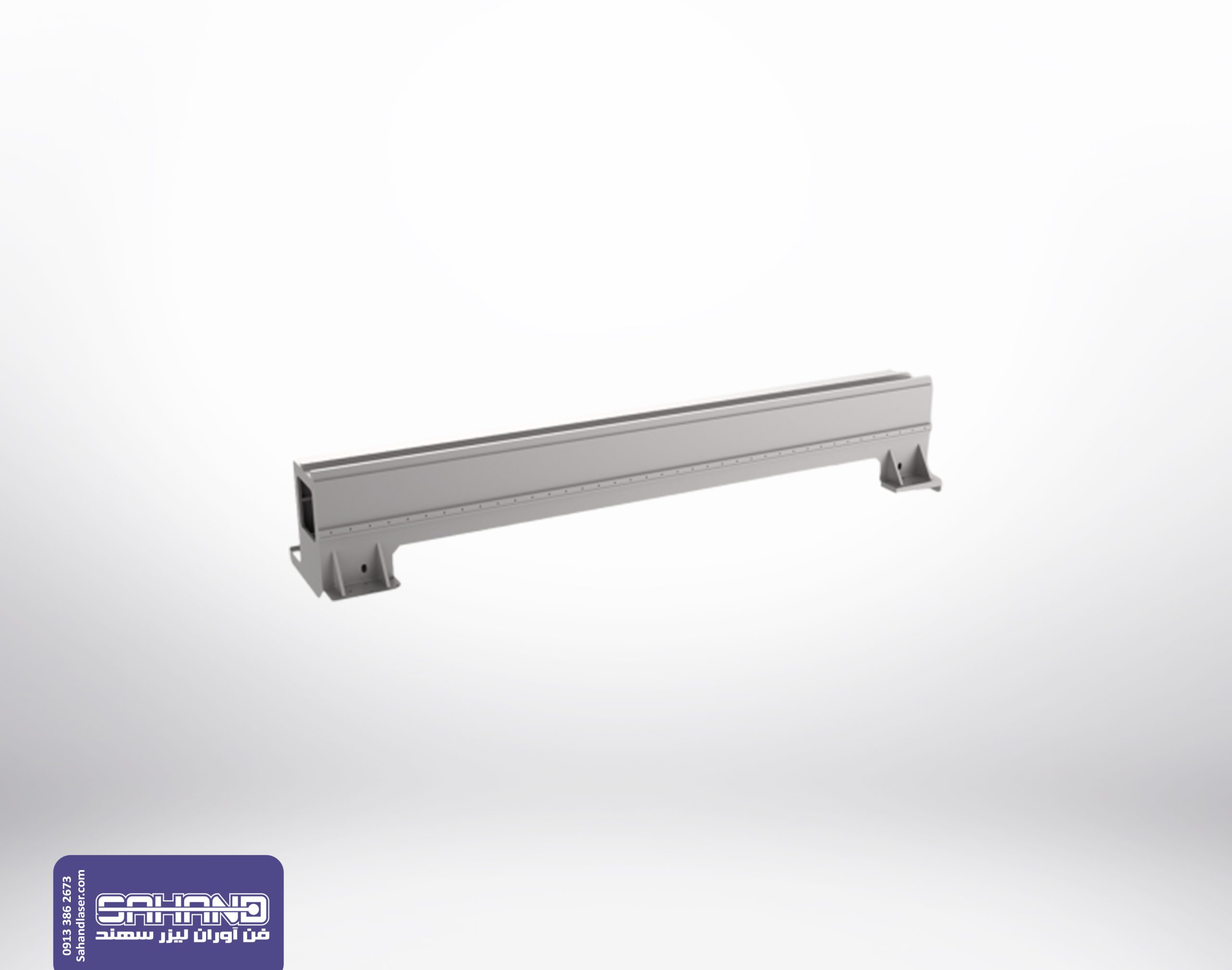

محور حرکتی دستگاه (دکل)
استفاده از یک دکل مناسب به عنوان محور حرکتی در سرعت و کیفیت برش و طول عمر دستگاه بسیار مهم است. انتخاب درست محور حرکتی از نظر جنس، وزن و حفظ دقت در ساخت باعث می شود تا ضمن دستیابی به سرعت و شتاب بالا در هنگام برش، کیفیت و دقت برش برای سالهای زیاد حفظ گردد.
ما از پروفیل آلومینیوم هوایی یا ورق آلومینیوم هوایی برای ساخت این بخش از دستگاه استفاده می کنیم. محور نور ساخته شده نسبت به ورق اهن یا دکل های اهنی سبک تر بوده و همچنین در سرعت و شتاب بالا دچار تنش یا تغییر حالت نمی گردد و ضمنا می توان با استفاده از سروو موتور با توان کمتر به سرعت و شتاب بالا دست پیدا کرد

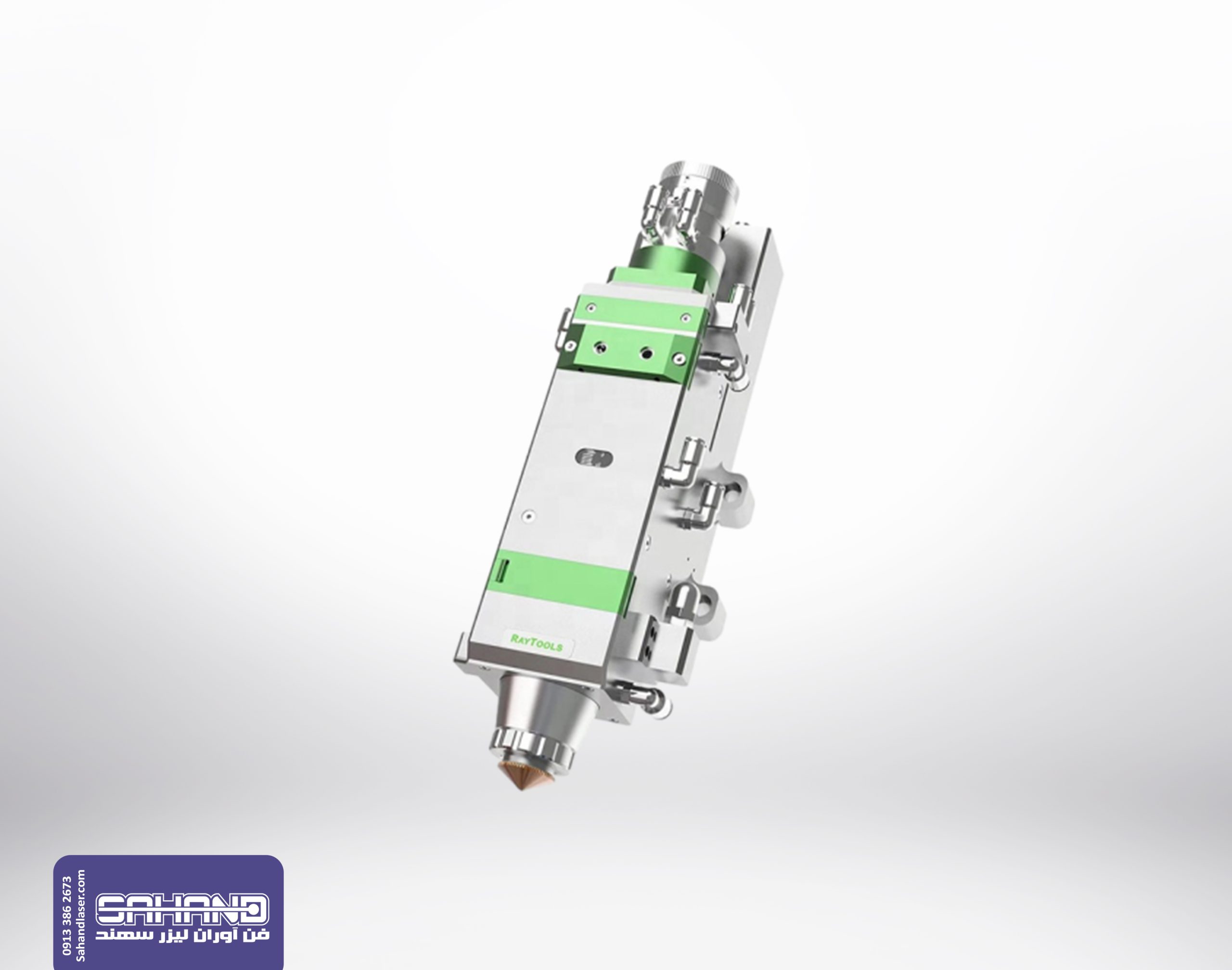

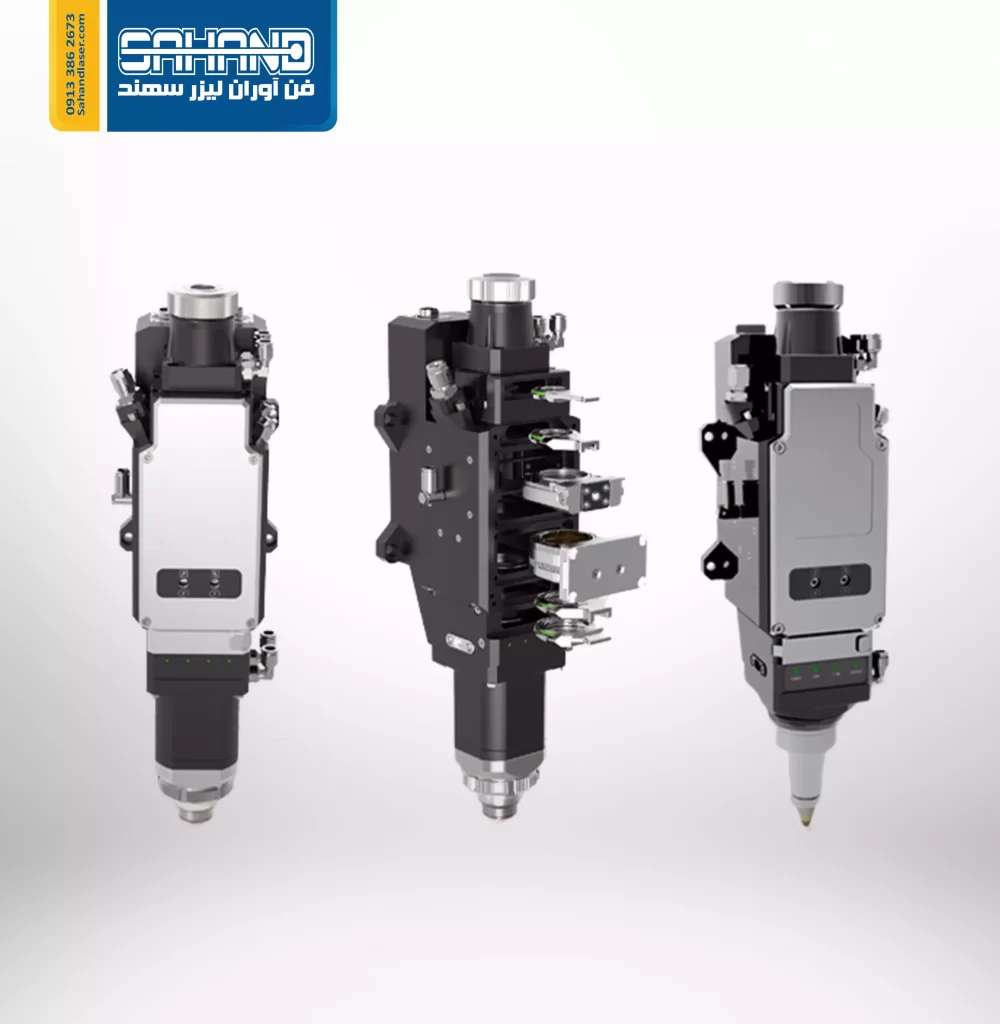

هد برش لیزر
هد برش لیزر مورد استفاده در این دستگاه برش دارای اتوفوکوس بوده و پیشنهاد ما استفاده از هد Raytools/WSX/Precitec بر اساس توان لیزر انتخابی می باشد. این سری از هدهای برش از بهترین و مطمئن ترین هدهای برش لیزر تولید شده در دنیا می باشند که از کیفیت برش و دقت بالای برخوردار هستند. ما از هد برش لیزر مجهز به سروو موتور استفاده می کنیم برای تضمین سرعت و دقت جابه جایی فاصله کانونی قبل یا هنگام برش. با استفاده از این سری از هدهای برش می توان برای سوراخ کاری و برش و حتی مارک زنی از فاصله های کانونی مختلف استفاده نمود که کیفیت برش را افزایش و زمان برش را کاهش می دهد.

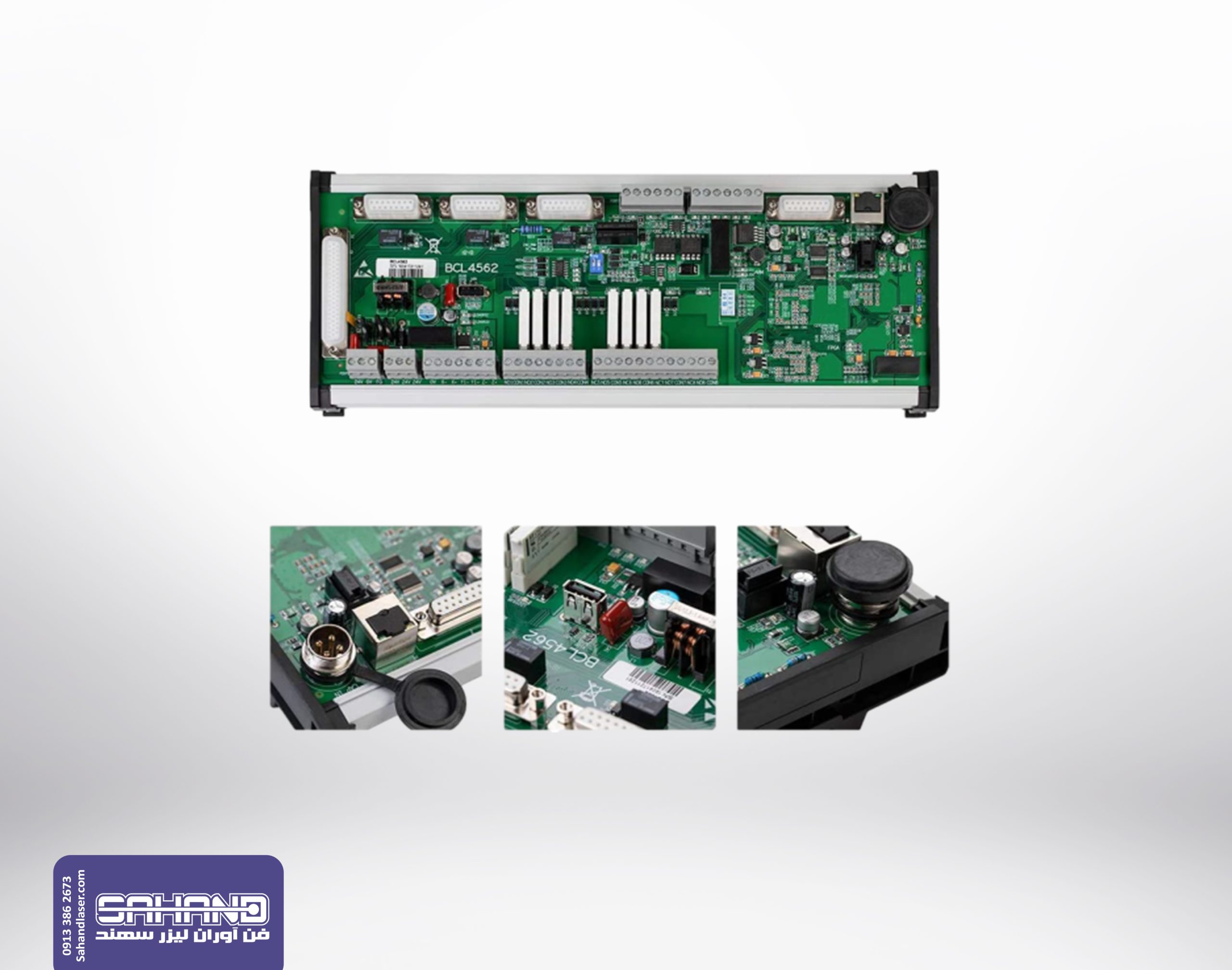

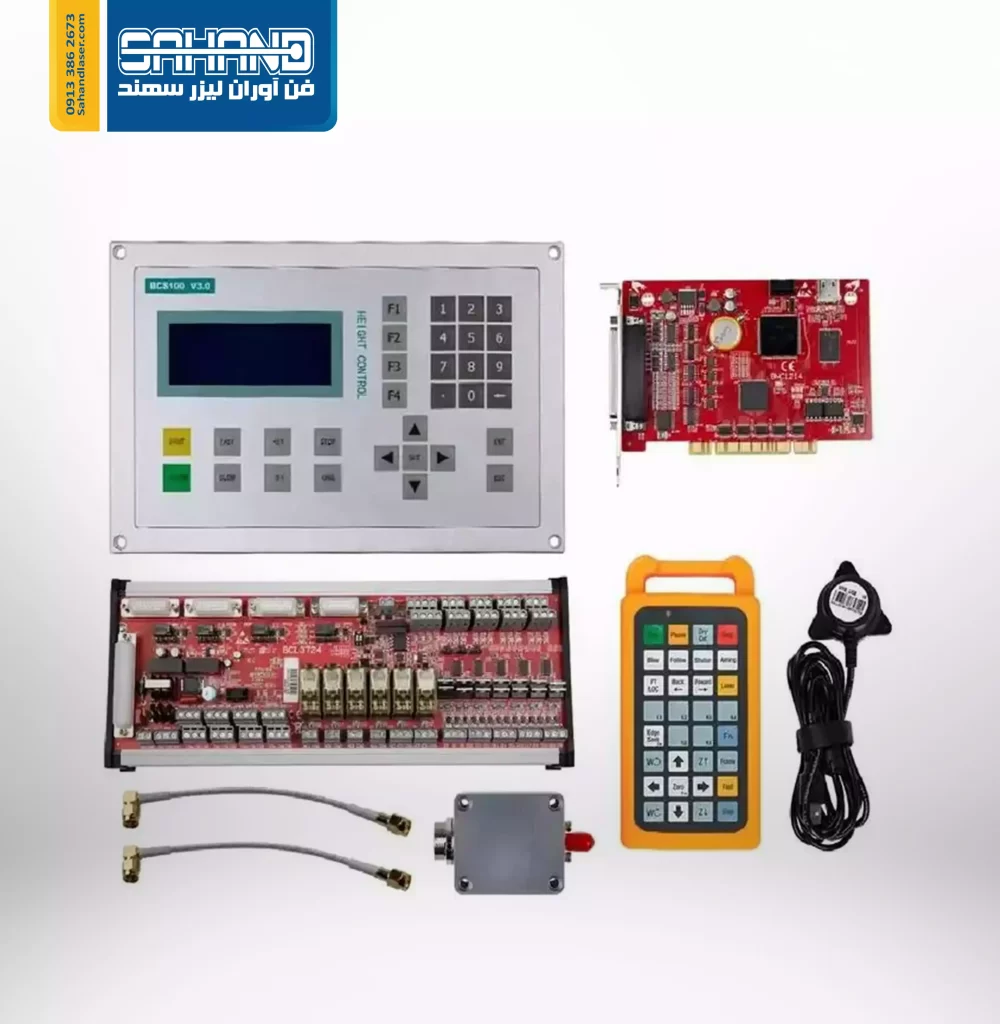

کنترلر لیزر
ما از کنترلرهای سیپکاتسری 2000 و 8000 برای دستگاه برش لیزر فایبر استفاده می کنیم. این سری از کنترل ها انحصارا برای لیزرهای برش فایبر طراحی و تولید شده اند و دارای محیط نرم افزاری ساده، دقیق و کاربرپسند می باشند. عدم نیاز به G-Code گیری، امکان ویرایش طرح ها در محیط نرم افزار، امکان چیدمان قطعات و طرح ها (Nesting)، امکان حکاکی، تعریف لایه های برش مختلف و بهره گیری از تنظیمات پیشرفته برای تنظیم توان و سرعت لیزر در طرح از ویژگی های این نرم افزار قدرتمند می باشد. از کنترلر سیپکات سری 2000 برای توان های 3000 تا 6000 وات و کنترلر 8000 برای توان های 6000 و 8000 وات استفاده می گردد.

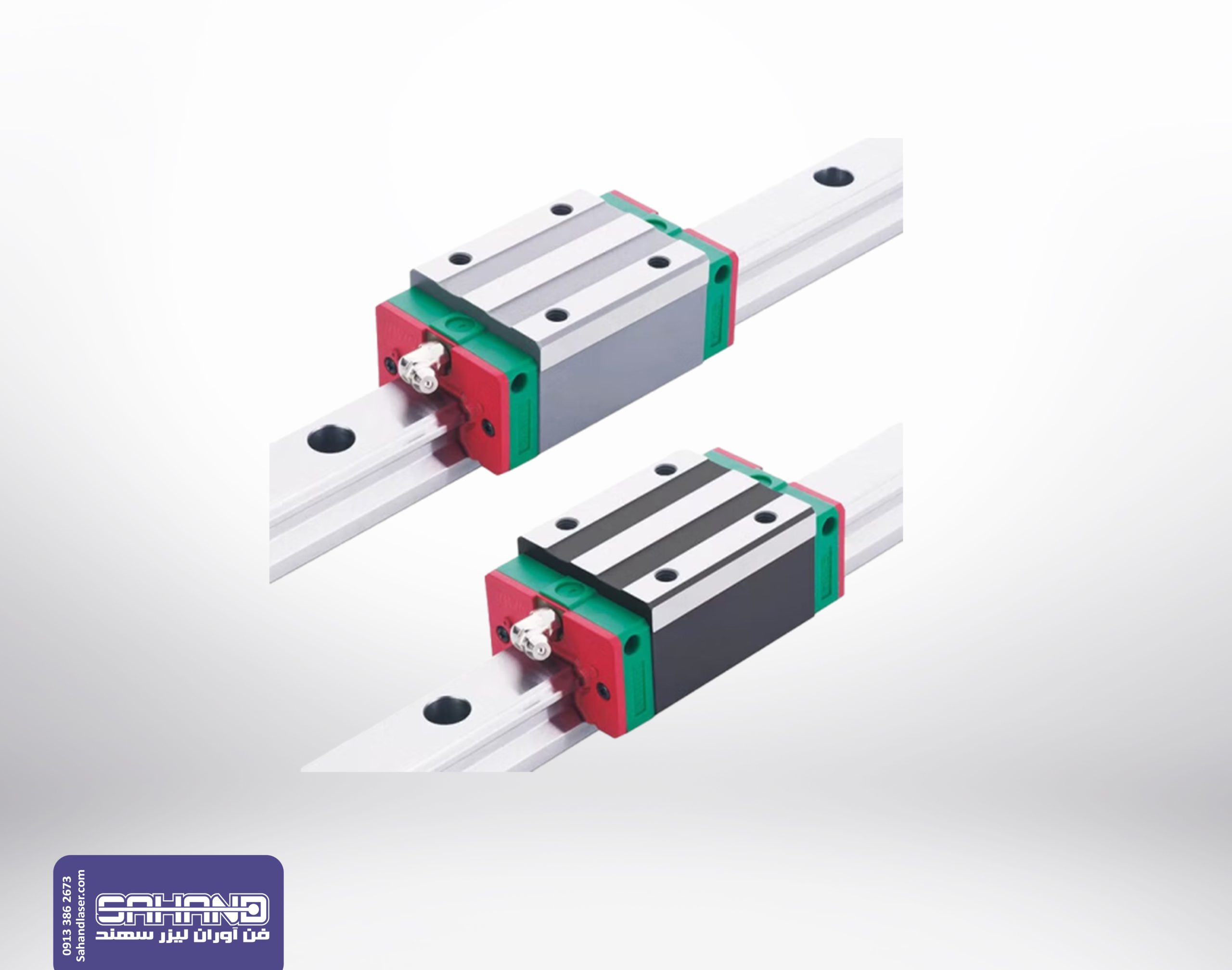

سیستم حرکتی خطی
شرکت مهندسی سهند لیزر از ریل و واگن هایوین (برترین برند تولید کننده در تایوان) و رک اند پینیون APEX ساخت تایوان در دستگاه برش لیزر فایبر خود استفاده می کند. کیفیت، دقت و سرعت بسیار بالای این قطعات ضمن تضمین کیفیت برش و همچنین فراوانی ان در بازار ایران باعث می شود تا خریداران نگرانی بابت کیفیت برش و تامین قطعات یدکی و تعمیر و نگهداری دستگاه نداشته باشند. همچین استفاده از ریل و واگن آلمانی به صورت درخواستی قابل ارائه می باشد

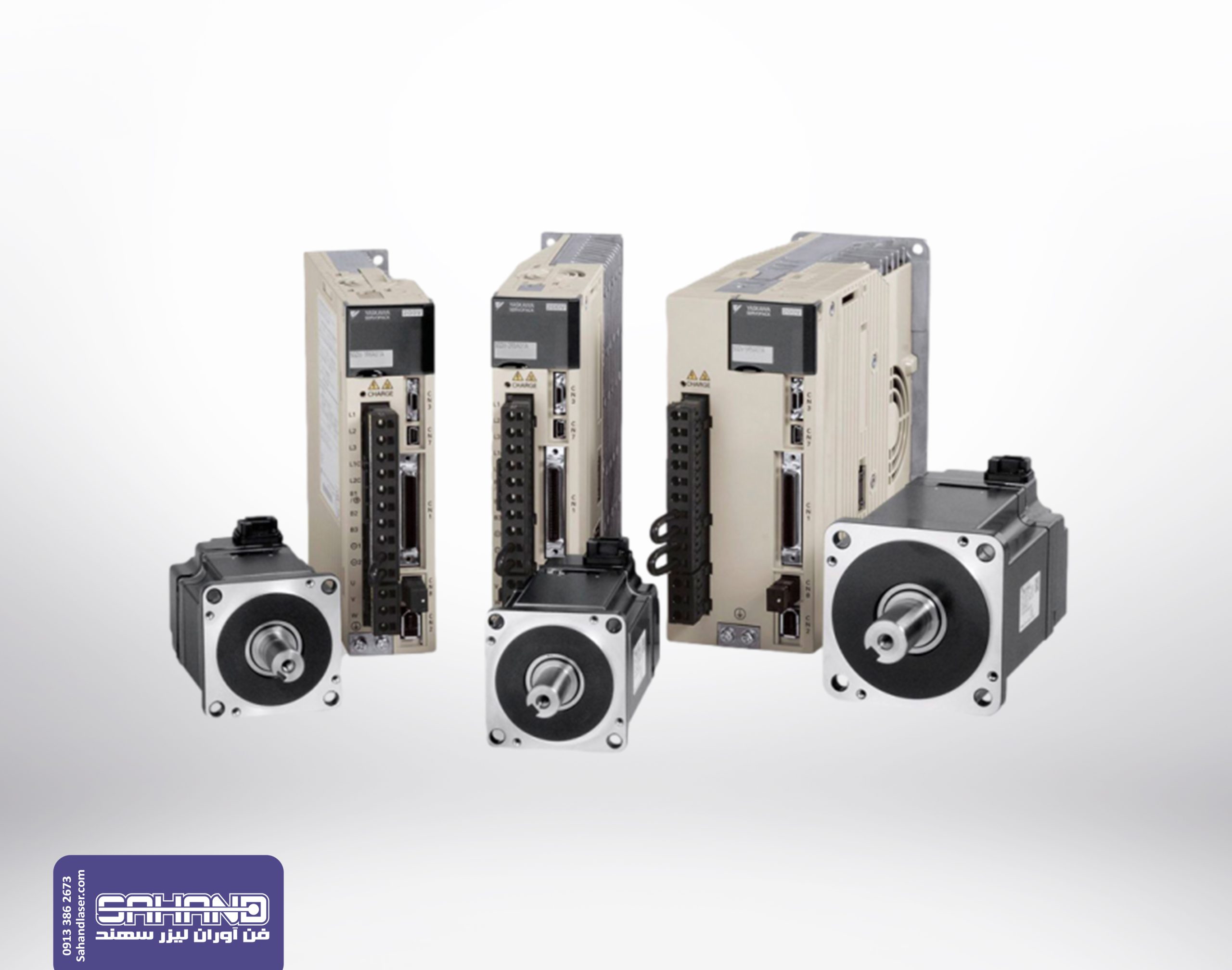

سروو موتور یاسکاوا ژاپن
در سری دستگاه های برش لیزر فایبر سری استاندارد از سروو موتورهای قدرتمند ژاپنی یاسکاوا با توان 1800 وات یا 3000 وات برای جابه جایی محور ها و سروو موتور 400 وات یا 750 وات ترمز دار برای محور Z استفاده می گردد. استفاده از سروو موتور یاسکاوا برای این دستگاه به منظور دستیابی به سرعت حداکثر سرعت برش همراه با شتاب 1.5G بدون افت کیفیت برش و دقت برش صورت گرفته است. بهره گیری از سروو موتور یاسکاوا برای اطمینان از کیفیت، دقت، سرعت و عملکرد پایدار و طولانی مدت دستگاه برش لیزر فایبر خواهد بود.

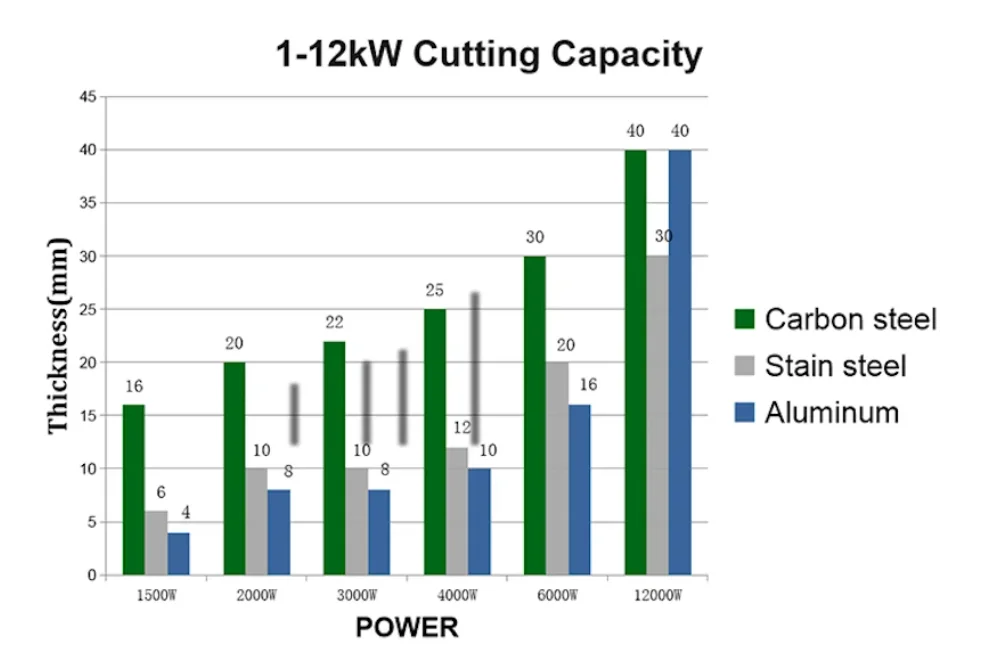

قدرت برش لیزر توان های مختلف بر اساس جداول اعلام شده شرکت Raycus
# | Item | Cutting thickness |
1 | Iron | 12 mm |
2 | Cooper | 10 mm |
3 | Aluminium | 6 mm |
4 | Steel | 15 mm |
# | Item | Cutting thickness |
1 | Iron | 12 mm |
2 | Cooper | 10 mm |
3 | Aluminium | 6 mm |
4 | Steel | 15 mm |
# | Item | Cutting thickness |
1 | Iron | 20 mm |
2 | Cooper | 3 mm |
3 | Aluminium | 6 mm |
4 | Steel | 10 mm |
# | Item | Cutting thickness |
1 | Iron | 25 mm |
2 | Cooper | 5 mm |
3 | Aluminum | 10 mm |
4 | Steel | 12 mm |
# | Item | Cutting thickness |
1 | Iron | 30 mm |
2 | Cooper | 6 mm |
3 | Aluminium | 16 mm |
4 | Steel | 20 mm |
# | Item | Cutting thickness |
1 | Iron | 40 mm |
2 | Cooper | 10 mm |
3 | Aluminum | 30 mm |
4 | Steel | 30 mm |
اطلاعات تکمیلی محصول
# | Item | Brand | Noted |
| 1. | Working body | High quality plate welding | Plate Welding body |
| 2. | IPC computer | Industrial PC | China |
| 3. | Water chiller | S&A | China |
| 4. | Laser Head | Autofocus Raytools | Germany/Swiss |
| 5. | Control system | Cypcut 2000 | China |
| 6. | Reducer | Motovario | France |
| 7. | Laser source | Raycus/JPT | 1500/2000/3000 Watt |
| 8. | Rack, gear | Apex/YYC | Taiwan |
| 9. | Guide | HIWIN | Taiwan |
| 10. | X, Y, Z axis servo motor | Yaskawa | Japan |
| 11. | Electrical components | Schinder | France |
| 12. | Pneumatic Components | Aventec/SMC | Germany/Japan |
اطلاعات تکمیلی محصول
# | Item | Brand | Noted |
| 1. | Working body | High quality plate welding | Plate Welding body |
| 2. | IPC computer | Industrial PC | China |
| 3. | Water chiller | S&A | China |
| 4. | Laser Head | Autofocus Raytools | Germany /Swiss |
| 5. | Control system | Cypcut 2000 | China |
| 6. | Reducer | Motovario | France |
| 7. | Laser source | Raycus | 1500/2000 /3000 Watt |
| 8. | Rack, gear | Apex | Taiwan |
| 9. | Guide | HIWIN | Taiwan |
| 10. | X, Y, Z axis servo motor | Yaskawa | Japan |
| 11. | Electrical components | Schinder | France |
| 12. | Pneumatic Components | Aventec /SMC | Germany /Japan |
