دستگاه حکاکی لیزر چیست؟
دستگاه حکاکی لیزر (Laser Engraving Machine) یک تجهیز صنعتی دقیق است که با استفاده از پرتو لیزر متمرکز، طرح‌ها، نوشته‌ها و الگوهای مختلف را بر روی سطوح متنوع حک می‌کند. این فناوری بدون تماس مکانیکی با سطح کار، امکان ایجاد جزئیات بسیار ظریف و ماندگار را فراهم کرده و جایگزین روش‌های سنتی مانند چاپ مکانیکی، اچینگ شیمیایی یا حکاکی دستی شده است.
در صنایع مدرن، نیاز به علامت‌گذاری دائمی، دقیق و تمیز بیش از هر زمان دیگری احساس می‌شود. دستگاه حکاکی لیزری، به‌ویژه در مدل‌های فایبر، UV و نسخه‌های میزدار یا بدون میز، پاسخی مهندسی‌شده به این نیاز است.
لیزر فایبر (Fiber Laser): مناسب حکاکی روی فلزات، آلیاژها و برخی مواد صنعتی با عمق و دوام بالا
لیزر UV: ایده‌آل برای حکاکی دقیق روی پلاستیک، شیشه، سرامیک و مواد حساس بدون ایجاد حرارت اضافی
مدل‌های میزدار: مناسب قطعات بزرگ و کارهای صنعتی با دقت بالا

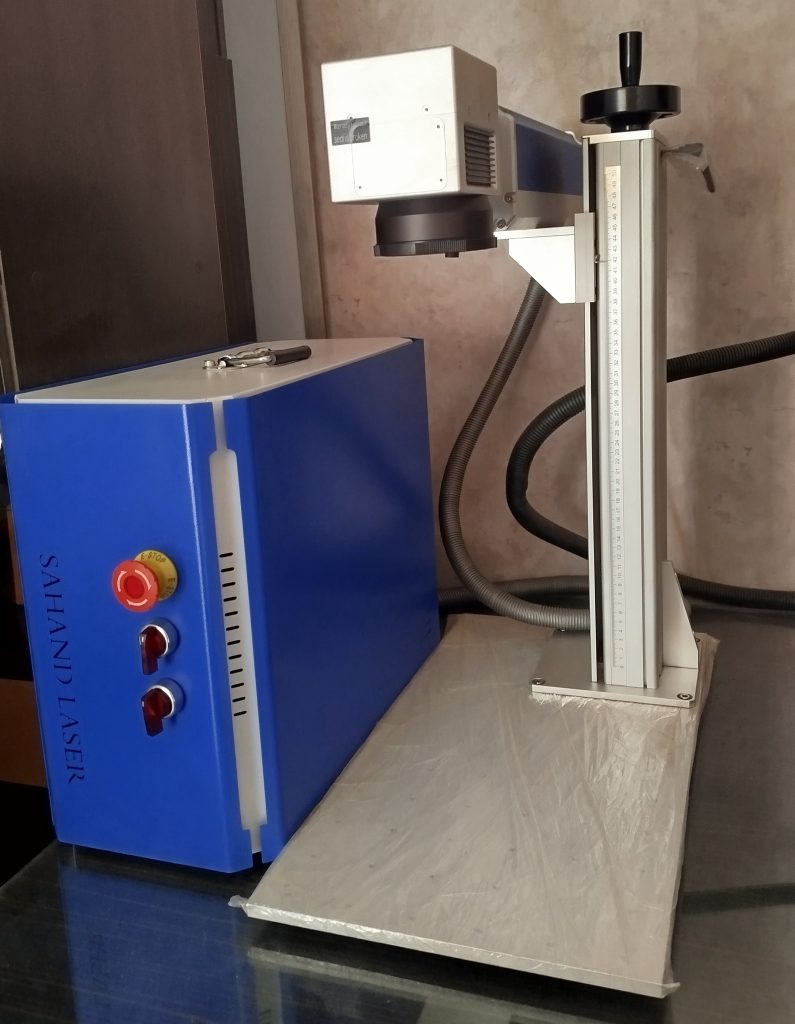

مدل‌های بدون میز: انعطاف‌پذیر برای قطعات کوچک، قابل‌حمل و مناسب خطوط تولید

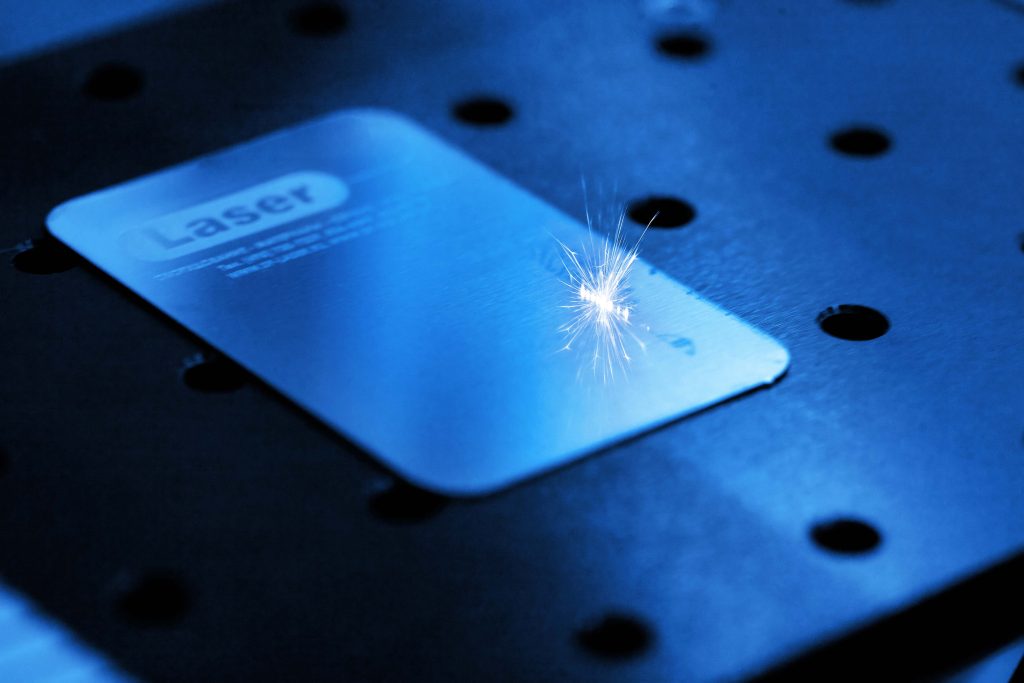

در فرآیند حکاکی، پرتو لیزر با تمرکز نقطه‌ای روی سطح، لایه‌ای از ماده را تبخیر یا تغییر رنگ می‌دهد تا طرح مورد نظر ایجاد شود. این روش باعث می‌شود که:
سایش مکانیکی حذف شود
کیفیت و وضوح حکاکی ثابت بماند
امکان اجرای طرح‌های پیچیده و ریز با دقت میکرونی فراهم شود
ویژگی‌های شاخص دستگاه‌های حکاکی لیزر سهند لیزر:
توانایی حکاکی روی فلزات، پلاستیک، چوب، شیشه، سنگ و مواد ترکیبی
سرعت بالای پردازش و کاهش زمان تولید
سازگار با سیستم‌های اتوماسیون و CNC
بدون نیاز به جوهر یا مواد مصرفی خاص
پشتیبانی و خدمات پس از فروش در سراسر کشور
دستگاه‌های حکاکی لیزر سهند لیزر، انتخابی ایده‌آل برای صنایعی همچون خودروسازی، الکترونیک، جواهرسازی، صنایع پزشکی، تبلیغات و بسته‌بندی هستند که به کیفیت، سرعت و دوام در علامت‌گذاری نیاز دارند.
اصول عملکرد دستگاه برش لیزری فلزات
برش لیزری فلزات یک فرآیند پیشرفته و غیرتماسی است که در آن از پرتو نوری متمرکز (Laser Beam) برای ذوب، تبخیر یا اکسید کردن ماده استفاده می‌شود. این فناوری بر پایه اصول فوتوترمال (Photothermal Interaction) و جذب انرژی الکترومغناطیسی توسط سطح فلز عمل می‌کند.
1. تولید و تقویت پرتو لیزر (Laser Generation)
در دستگاه‌های فایبر، پرتو لیزر توسط یک منبع لیزر فیبری (Fiber Laser Source) تولید می‌شود. این پرتو دارای طول موجی بسیار دقیق (معمولاً حدود 1064 نانومتر) است که توسط فیبر نوری تقویت و هدایت می‌شود.
2. انتقال و هدایت پرتو (Beam Delivery)
پرتو لیزر از طریق فیبر نوری به هد برش (Cutting Head) منتقل می‌شود. در داخل هد، عدسی‌های مخصوص، پرتو را روی نقطه‌ای بسیار کوچک (Focus Point) متمرکز می‌کنند تا انرژی در آن نقطه به حداکثر برسد.
3. تمرکز حرارت و نفوذ در فلز
وقتی پرتو متمرکز به سطح فلز برخورد می‌کند، انرژی آن به صورت گرما جذب ماده می‌شود. در نتیجه، ماده در ناحیه تمرکز به سرعت به نقطه ذوب یا تبخیر می‌رسد. این پدیده باعث ایجاد یک شکاف بسیار باریک و دقیق (Kerf) در مسیر حرکت لیزر می‌شود.
اجزای تشکیل دهنده دستگاه حکاکی لیزر
| قطعه | نقش |
|---|---|
| سورس لیزر | تولید پرتو لیزر با طول موج مشخص (Fiber یا UV) |
| هد اسکنر | حرکت پرتو لیزر روی طرح حکاکی |
| لنز F-Theta | تمرکز پرتو روی سطح قطعه با دقت بالا |
| میز کار | ثابت نگه‌داشتن قطعه در حالت میزدار |
| چیلر یا فن خنک‌کننده | کنترل دمای سورس و اجزای حساس |
| قطعه | نقش |
|---|---|
| کنترلر | مدیریت پارامترهای حکاکی و طرح‌ها |
| نرم‌افزار طراحی | ایجاد و ویرایش طرح قبل از ارسال به دستگاه |
| گالوانومتر | کنترل سریع و دقیق حرکت پرتو |
| بدنه و شاسی | پشتیبانی و محافظت از اجزای داخلی |
| سیستم تنظیم ارتفاع | تنظیم فاصله فوکوس در انواع قطعات |
سورس لیزر (Laser Source)
دستگاه‌های حکاکی لیزر در دو نوع UV و فایبر تولید می‌شوند. توان‌های رایج UV شامل ۵، ۱۰ و ۲۰ وات است که برای حکاکی روی مواد حساس به حرارت مانند پلاستیک‌های ظریف و شیشه مناسب است. دستگاه‌های فایبر با توان‌های ۳۰، ۵۰، ۶۰، ۷۰ و ۱۰۰ وات برای حکاکی روی فلزات و پلاستیک‌های سخت کاربرد دارند.
کاربرد: تعیین‌کننده نوع متریال قابل حکاکی، عمق نفوذ لیزر و کیفیت نهایی طرح است.
چیلر (Water Chiller)
چیلر یک سیستم خنک‌کننده است که با گردش مایع خنک‌کننده (معمولاً آب یا مخلوط آب و ضدیخ) دمای منبع لیزر و قطعات حساس دستگاه حکاکی لیزر را کنترل می‌کند.
در دستگاه‌های حکاکی لیزر فایبر با توان‌های بالاتر (معمولاً از ۳۰ وات به بالا) استفاده می‌شود تا از آسیب به قطعات جلوگیری شود و عملکرد دستگاه پایدار باقی بماند. دستگاه‌های UV معمولاً نیاز به چیلر ندارند و با سیستم خنک‌کننده هوایی کار می‌کنند.
کاربرد: حفظ دمای بهینه عملکرد دستگاه، جلوگیری از داغ شدن بیش از حد و افزایش طول عمر منبع لیزر و اجزای حساس.
هد حکاکی (Laser Marking Head)
این بخش شامل سیستم Galvo Scanner است که پرتو لیزر را با سرعت و دقت بالا روی سطح کار حرکت می‌دهد.
کاربرد: هدایت پرتو لیزر به سطح قطعه و ایجاد طرح با دقت بالا.
لنز فوکوس (F-Theta Lens)
لنزها در اندازه‌های مختلف مثل ۱۱۰×۱۱۰، ۲۰۰×۲۰۰ و ۳۰۰×۳۰۰ میلی‌متر موجود هستند.
کاربرد: تمرکز یکنواخت پرتو روی سطح کاری برای حفظ کیفیت حکاکی در ابعاد مختلف.
کنترلر (Laser Control System)
سیستم الکترونیکی که مسیر حرکت هد و تنظیمات دستگاه را مدیریت می‌کند
کاربرد: اجرای دقیق نقشه‌های طراحی، کنترل توان لیزر، سرعت و گاز کمکی برای حکاکی دقیق و بدون خطا.
سیستم خنک‌کننده (Cooling System)
در دستگاه‌های UV معمولاً از سیستم خنک‌کننده آبی استفاده می‌شود و دستگاه‌های فایبر بیشتر به خنک‌کاری هوایی مجهزند.
کاربرد: جلوگیری از افزایش دمای قطعات حساس و افزایش طول عمر دستگاه.
میز کار (Working Table)
دستگاه‌های میزدار امکان تنظیم در محورها را دارند و مدل‌های بدون میز بیشتر برای قطعات بزرگ کاربردی‌اند.
- کاربرد: ثابت نگه داشتن قطعه و تسهیل تنظیم دقیق فوکوس برای حکاکی دقیق.
سیستم فوکوس (Focusing Mechanism)
در مدل‌های پیشرفته سیستم اتوفوکوس وجود دارد، در مدل‌های ساده‌تر این تنظیم به صورت دستی انجام می‌شود.
- کاربرد: تنظیم دقیق فاصله کانونی برای افزایش کیفیت و دقت حکاکی.

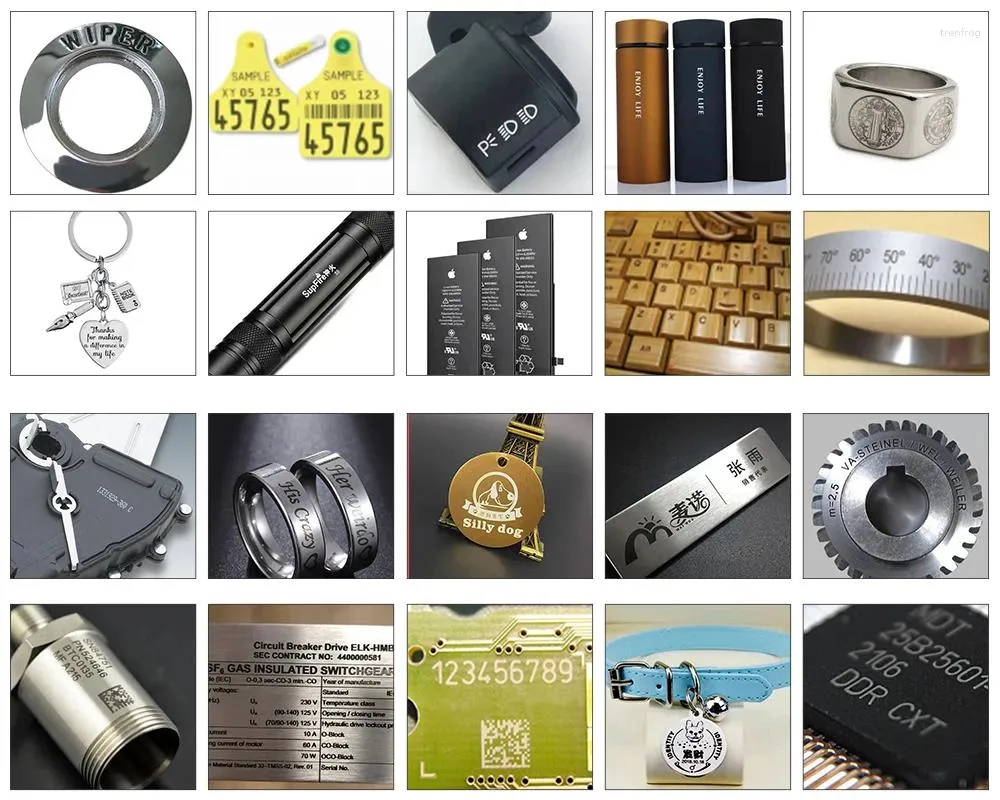

کاربرد های دستگاه حکاکی لیزر
حکاکی روی ابزارآلات صنعتی

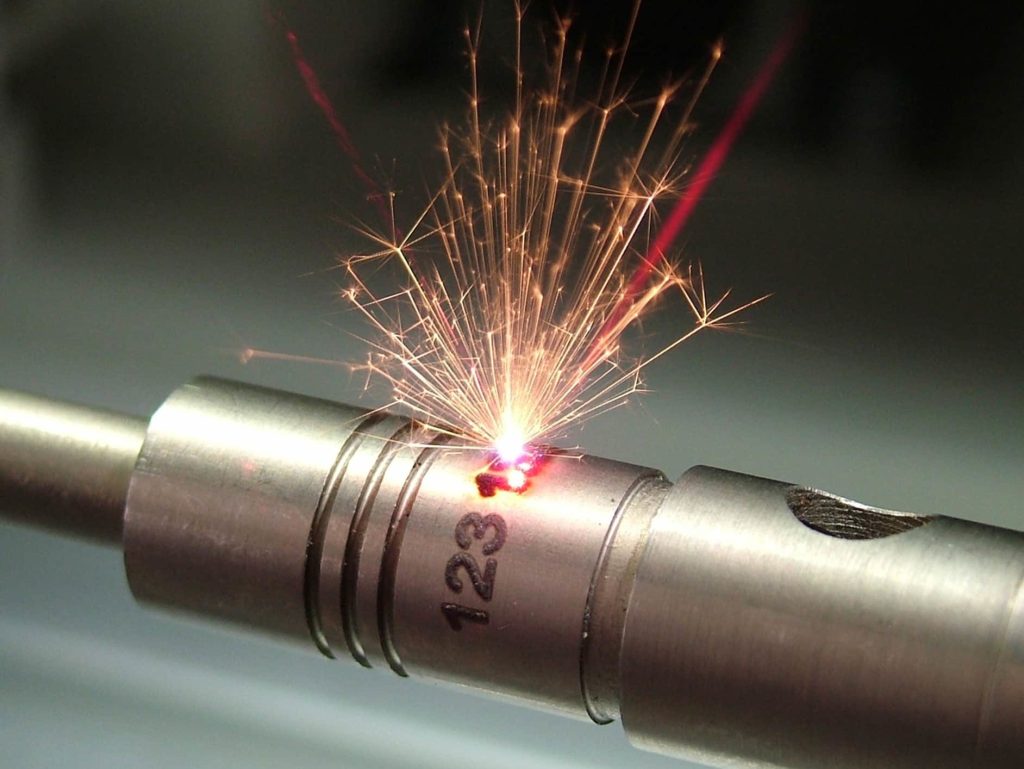

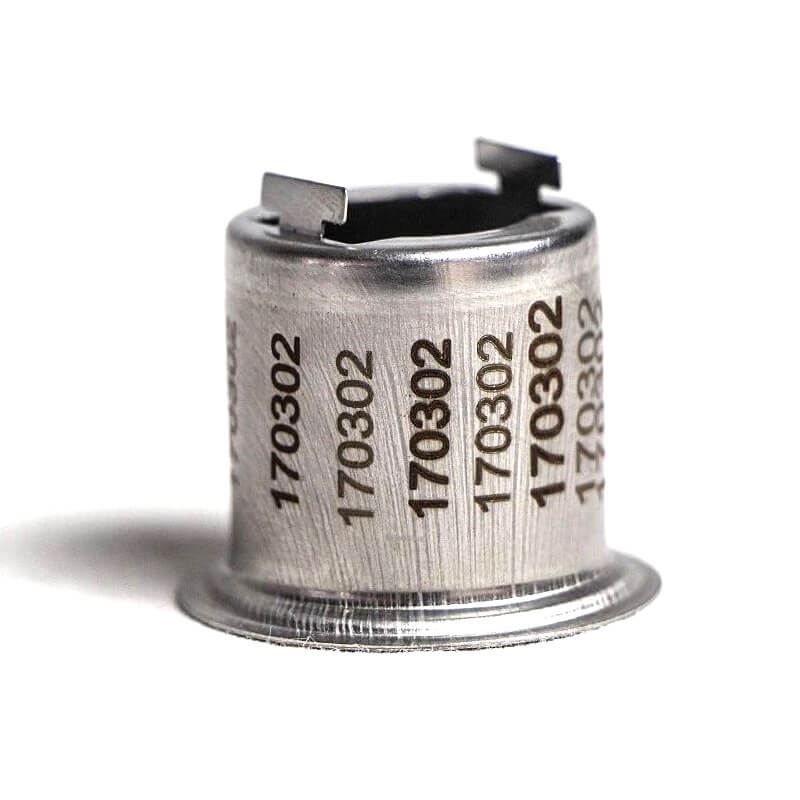

در صنایع مختلف، حکاکی لیزر برای علامت‌گذاری دقیق روی ابزارها و قطعات استفاده می‌شود تا امکان شناسایی، کنترل کیفیت و جلوگیری از گم شدن یا سرقت فراهم شود. این علامت‌گذاری‌ها معمولاً شامل شماره سریال، لوگو یا اطلاعات فنی است و باید مقاومت بالا در برابر سایش و حرارت داشته باشد.
حکاکی تجهیزات پزشکی و دندانپزشکی
دستگاه‌های حکاکی لیزری قادر به حک دقیق روی انواع مواد به کار رفته در تجهیزات پزشکی، از جمله پروتزها، ابزارهای جراحی و قطعات دندانپزشکی هستند. این حکاکی‌ها برای شناسایی، ردگیری و اطمینان از اصالت تجهیزات ضروری است و به رعایت استانداردهای بهداشتی کمک می‌کند.
شخصی‌سازی هدایا و صنایع تبلیغاتی
یکی از کاربردهای مهم حکاکی لیزری، ایجاد طرح‌ها، نام‌ها و پیام‌های سفارشی روی هدایا، قاب عکس، خودکار، ساعت و دیگر محصولات تبلیغاتی است. این روش باعث افزایش ارزش و جذابیت محصولات می‌شود و امکان تولید انبوه با دقت بالا را فراهم می‌آورد.
حکاکی روی اسباب‌بازی و محصولات پلاستیکی
صنعت اسباب‌بازی و تولید قطعات پلاستیکی از حکاکی لیزری برای ایجاد طرح‌های پیچیده، شماره‌گذاری و علامت‌گذاری استفاده می‌کند. این روش به تولید محصولات با ظاهری زیباتر و همچنین امکان پیگیری کیفیت کمک می‌کند.
نشانه‌گذاری روی مواد بازیافتی
در زمینه بازیافت و محیط زیست، حکاکی لیزری برای نشانه‌گذاری و کدگذاری دقیق روی قطعات قابل بازیافت به کار می‌رود تا فرایند تفکیک و بازیابی مواد آسان‌تر و دقیق‌تر شود.
مدل‌سازی و نمونه‌سازی آموزشی و پژوهشی
در مراکز آموزشی و پژوهشی، حکاکی لیزری برای ساخت نمونه‌های آموزشی، مدل‌های سه‌بعدی و قطعات تحقیقاتی کاربرد دارد. این فناوری امکان تولید طرح‌های دقیق و پیچیده را با سرعت و هزینه کمتر فراهم می‌کند.
حکاکی روی مواد کامپوزیت و فلزات سبک

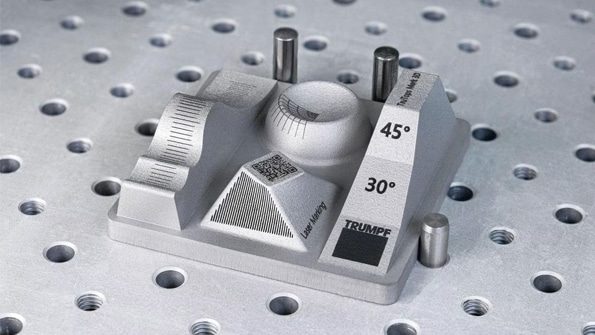

مواد کامپوزیتی و فلزات سبک که در صنایع هوافضا، خودرو و الکترونیک کاربرد دارند، با حکاکی لیزری علامت‌گذاری و طراحی می‌شوند تا کیفیت، اصالت و مشخصات فنی آن‌ها حفظ شود.
تولید قالب‌های چاپ و مهرسازی
صنعت چاپ و مهرسازی از حکاکی لیزری برای تولید قالب‌های دقیق، با جزئیات ظریف و قابلیت تکرارپذیری بالا استفاده می‌کند. این قالب‌ها برای چاپ سیلک، ساخت مهر و برچسب‌های صنعتی کاربرد دارند.
مزایای کاربرد دستگاه حکاکی لیزری
دقت بسیار بالا:
حکاکی‌های لیزری امکان ایجاد طرح‌ها و نوشته‌های فوق‌العاده دقیق و ظریف را فراهم می‌کنند که با روش‌های سنتی قابل مقایسه نیست. این دقت بالا برای کار روی متریال‌های حساس و کوچک حیاتی است.سرعت اجرا:
دستگاه‌های حکاکی لیزر با سرعت بالا می‌توانند طرح‌های پیچیده و متنوع را روی سطوح مختلف ایجاد کنند که این باعث افزایش بهره‌وری و کاهش زمان تولید می‌شود.انعطاف‌پذیری در متریال:
قابلیت حک روی انواع مختلف مواد از جمله فلزات، چوب، پلاستیک، شیشه، چرم و حتی مواد کامپوزیتی از مزایای مهم این دستگاه‌هاست که امکان استفاده در صنایع متنوع را فراهم می‌کند.عدم نیاز به ابزار مصرفی:
برخلاف برخی روش‌های حکاکی و علامت‌گذاری که نیاز به قلم، جوهر یا مواد شیمیایی دارند، دستگاه‌های لیزری بدون تماس مستقیم و ابزار مصرفی کار می‌کنند و این باعث کاهش هزینه‌های جانبی و آلودگی می‌شود.کیفیت و یکنواختی بالا:
طرح‌های حک شده توسط لیزر دارای کیفیت یکنواخت، بدون لبه‌های زبر و با دوام بالا هستند که باعث زیبایی و ماندگاری محصول نهایی می‌شود.امکان حکاکی طرح‌های پیچیده و سفارشی:
دستگاه‌های حکاکی لیزر توانایی خلق طرح‌ها و نقوش بسیار پیچیده و سفارشی را دارند که با روش‌های سنتی امکان‌پذیر نیست و برای تولید محصولات خاص و خاص‌پسند مناسب است.محیط کار تمیز و ایمن:
حکاکی لیزری بدون ایجاد گرد و غبار یا ضایعات اضافی انجام می‌شود که محیط کار را تمیزتر و ایمن‌تر می‌کند و نیاز به تمیزکاری‌های مکرر را کاهش می‌دهد.کاهش خطای انسانی:
اتوماسیون کامل و کنترل نرم‌افزاری دستگاه‌ها موجب کاهش خطاهای ناشی از دخالت انسان و افزایش دقت و تکرارپذیری در تولید می‌شود.
راه‌های افزایش طول عمر دستگاه برش لیزر
برای افزایش طول عمر دستگاه برش لیزری و کاهش هزینه‌های نگهداری، باید از روش‌های مختلفی برای مراقبت و بهینه‌سازی استفاده کرد. در ادامه، راه‌کارهایی برای افزایش عمر دستگاه برش لیزر آورده شده است:
1. نگهداری و تمیزکاری منظم
تمیز کردن لنزها، آینه‌ها و سطح دستگاه به طور منظم باعث حفظ کیفیت حکاکی و جلوگیری از آسیب به قطعات حساس می‌شود.
2. کنترل دمای محیط
استفاده از سیستم‌های خنک‌کننده مانند چیلر برای حفظ دمای مناسب دستگاه ضروری است تا از داغ شدن و کاهش عمر منبع لیزر جلوگیری شود.
3. تنظیم توان لیزر بهینه
تنظیم دقیق توان بر اساس نوع و ضخامت متریال، از فرسایش زودرس قطعات و کاهش کیفیت حکاکی جلوگیری می‌کند.
4. کالیبراسیون و بررسی دوره ای
تنظیم منظم هد لیزر، آینه‌ها و لنزها برای حفظ دقت حکاکی و انجام سرویس‌های دوره‌ای سیستم‌های حرکتی و الکترونیکی از اهمیت بالایی برخوردار است.
5. استفاده از گاز کمکی مناسب
در صورت استفاده، گازهای کمکی با کیفیت باعث بهبود کیفیت حکاکی و کاهش آلودگی در سیستم می‌شود.
6. نظارت بر سیستم خنک‌کننده
بررسی مرتب سطح مایع و عملکرد چیلر از داغ شدن دستگاه جلوگیری می‌کند.
7. استفاده از نرم‌افزار های بهینه‌سازی
طراحی مسیرهای حکاکی بهینه، کاهش زمان کار و کاهش بار روی دستگاه باعث افزایش طول عمر و کیفیت نهایی می‌شود.
8. استراحت دادن به دستگاه
اجتناب از کار مداوم و طولانی مدت دستگاه برای جلوگیری از داغ شدن بیش از حد و آسیب به قطعات.
9. حفظ سلامت هد حکاکی
جلوگیری از برخورد مستقیم هد با قطعات سخت و فلزی برای حفظ سلامت و دقت حکاکی.
10. نگهداری سیستم‌های حرکت
روغن‌کاری و سرویس مرتب موتورها و ریل‌ها برای جلوگیری از سایش و خرابی حرکتی.
11. بازرسی و سرویس دوره‌ای
بازرسی‌های تخصصی و تعمیرات پیشگیرانه توسط تکنسین‌های مجرب، کاهش خرابی‌های ناگهانی و افزایش دوام دستگاه را تضمین می‌کند.
12. آموزش اپراتورها
آموزش درست کاربران درباره نحوه کار و نگهداری صحیح دستگاه، عامل مهمی در جلوگیری از آسیب و افزایش عمر دستگاه است.
با رعایت این نکات، می‌توان طول عمر دستگاه حکاکی لیزر را افزایش داد و از عملکرد بهینه آن در طول زمان اطمینان حاصل کرد.
